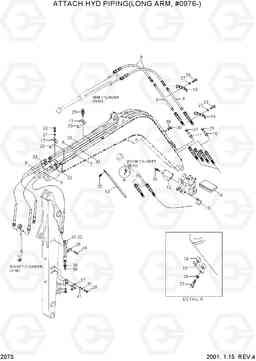

ATTACH HYD PIPING(LONG ARM, #0976-) экскаватора гусеничного Hyundai R55-3

Код подсистемы:2073

Наименование:ATTACH HYD PIPING(LONG ARM, #0976-)

Версия:2001. 1.15 REV.4

ATTACH HYD PIPING(LONG ARM, #0976-) R55-3

Поз.	Код	Наименование	Кол	Прим.
*	@	LONG ARM HYD PIPING	1
10	31M6-02171	Трубка	1
11	31M6-02181	Трубка	1
12	31M5-65140	Крышка	1
13	31M6-65121	Крышка	1
14	31M6-65130	Фланец	4
15	31M6-65140	Шайба упорная / Прокладка	2
16	31M6-65160	Зажим	2
17	31M6-65100	Зажим	4
18	31M5-65330	CUSHION	1
19	31M6-65170	U-образный болт (скоба, П образный) / хомут	1
20	31M6-02190	Трубка	6
21	S981-161000	Пробка (заглушка)	2
22	S015-080152	Болт с шестигранной головкой (под шестигранник)	2
23	S017-100452	Болт с шестигранной головкой (под шестигранник)	8
24	S037-102022	Болт	4
25	S037-103022	Болт	2
26	S411-080002	Шайба пружинная	2
27	S411-100002	Шайба пружинная	8
28	31M5-65382	Клапан запорный (отсечной), в сборе	2
29	31M6-65071	Трубка	1
30	31M6-65081	Трубка	1
31	31M5-65401	Трубка	1
32	31M5-65411	Трубка	1
33	P603-085026	HOSE ASSY-THD	2
34	P010-110004	Соединитель	2
35	31M5-65390	Трубный зажим	2
36	P220-110104	Заглушка	4
37	31M6-65020	Пластина	4
38	S631-018001	Кольцо уплотнительное (О-кольцо)	6
39	S015-080552	Болт с шестигранной головкой (под шестигранник)	8
4	31M6-65050	Трубка	1
40	S037-102022	Болт	4
41	S403-082002	Плоская шайба	8
42	S411-080002	Шайба пружинная	8
5	31M6-65060	Трубка	1
6	31M6-65031	Трубка	1
7	31M6-65041	Трубка	1
8	P603-085018	HOSE ASSY-THD	2
9	P603-085023	HOSE ASSY-THD	2
