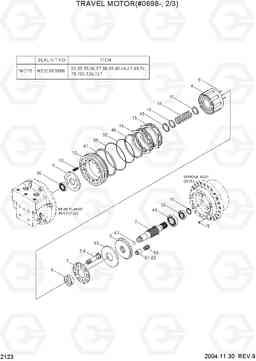

TRAVEL MOTOR(#0698-, 2/3) экскаватора гусеничного Hyundai R55-3
TRAVEL MOTOR(#0698-, 2/3) экскаватора гусеничного Hyundai R55-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2123
Наименование:TRAVEL MOTOR(#0698-, 2/3)
Версия:2004.11.30 REV.9
TRAVEL MOTOR(#0698-, 2/3) R55-3
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | @ | TRAVEL MOTOR | 1 |
*-1,2,3,4
|
|
*-1 | HE2B00132A | Гидромотор редуктора хода | 1 |
SEE 2125
|
|
*-2 | 810B2000-00 | CONTROL PARTS | 1 |
SEE 2122
|
|
*-3 | 994B3000-00 | CYL & PISTON PARTS | 1 | ||
*-31 | 994B2100-00 | CYLINDER &PISTON KIT | 1 | ||
*-4 | 800B2070-10 | PISTON KIT-2SPEED | 1 | ||
*-4 | 810B2107-10 | BODY ASSY | 1 |
SEE 2124
|
|
10 | 880A2010-00 | Шайба | 2 | ||
12 | 880A2012-00 | Поршень | 1 | ||
13 | 880A2013-00 | Пружина | 8 | ||
14 | 810B2014-00 | Пружина | 1 | ||
15 | 800A2015-00 | FRICTION PLATE | 2 | ||
16 | 800A2016-00 | Пластина | 2 | ||
3 | 820B2003-02-H | Плита качающая (перекоса, диск наклонный) | 1 | ||
32 | 15Z28X48X10 | Сальник | 1 | ||
35 | JISW1516G2890 | Кольцо уплотнительное (О-кольцо) | 1 | ||
39 | 1BG140 | Кольцо уплотнительное (О-кольцо) | 1 | ||
4 | 810B2004-01 | Блок цилиндров | 1 | ||
45 | C-52 | Кольцо стопорное | 1 | ||
47 | SUN3BG140 | Кольцо | 1 | ||
48 | SUN-3WG28 | BACK UP RING | 1 | ||
49 | 841B2021-00 | Подшипник роликовый | 1 | ||
5 | 810B2005-00 | Поршень | 1 | ||
50 | 218501A | Подшипник | 1 | ||
51 | D2.5X23.8L | ROLLER | 5 | ||
53 | 970B2032-00 | THRUST PLATE | 1 | ||
60 | B44B2085-00 | Пружина | 1 | ||
61 | 800B2071-01 | Поршень | 1 | ||
62 | 800B2072-01 | SHOE | 1 | ||
67 | D22 | BALL-STEEL | 2 | ||
7 | 810B2007-00 | RETAINER PLATE | 1 | ||
75 | 1BP7 | Кольцо уплотнительное (О-кольцо) | 2 | ||
76 | C-48 | Кольцо стопорное | 1 | ||
8 | 810B2008-00 | THRUST BALL | 1 | ||
9 | 860A2009-01 | PLATE-TIMING | 1 | ||
K | HE2C00398B | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE*NOTE
|
|
K2 | 841B2002-01 | SHAFT-MAIN | 1 | ||
N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
N*-31A | 810B2030-00 | Комплект поршней (поршень в сборе) | 9 | ||
N6 | 860A2006-01 | SHOE | 1 |
