INSTRUMENT PANEL экскаватора гусеничного Hyundai R55-3
INSTRUMENT PANEL экскаватора гусеничного Hyundai R55-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:INSTRUMENT PANEL
Версия:2004.11.30 REV.9

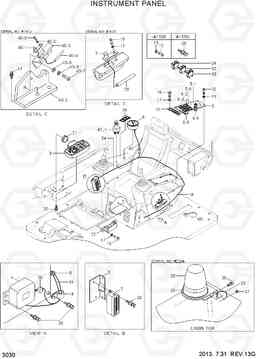

INSTRUMENT PANEL R55-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21E6-10430 | SWITCH ASSY-INCL KEY | 1 | ||
| 1 | 21N4-10430 | Переключатель в сборе вкл ключ | 1 | ||
| 1 | 21N4-10400 | Переключатель в сборе вкл ключ | 1 |
EXPORT
|
|
| 1 | 21N4-10430 | Переключатель в сборе вкл ключ | 1 |
CHINA ONLY
|
|
| 1 | 21N4-10430 | Переключатель в сборе вкл ключ | 1 |
LOCAL
|
|
| 1-1 | 21E6-10430-K | KEY-START | 1 | ||
| 1-1 | 21N4-10430K100 | кнопка запуска | 1 | ||
| 1-1 | 21N4-10400K | кнопка запуска | 1 | ||
| 10 | S161-050252 | Винт с крестообразным шлицем | 10 | ||
| 11 | S411-050002 | Шайба пружинная | 10 | ||
| 11 | S411-050002 | Шайба пружинная | 13 | ||
| 11 | S411-050002 | Шайба пружинная | 10 | ||
| 12 | S161-060252 | Винт с крестообразным шлицем | 9 | ||
| 13 | S411-060002 | Шайба пружинная | 9 | ||
| 14 | S541-200002 | Зажим трубки | 1 | ||
| 15 | 21M5-50090 | COVER-INDICATOR | 1 | ||
| 16 | S161-040252 | SCREW-CROSS R/ROUND | 2 | ||
| 17 | S411-040002 | Шайба пружинная | 5 | ||
| 17 | S411-040002 | Шайба пружинная | 3 | ||
| 18 | 21M6-53012 | CONSOLE WIRE HARNESS | 1 | ||
| 18 | 21M6-53013 | CONSOLE WIRE HARNESS | 1 | ||
| 18 | 21M6-53014 | HARNESS-CONSOLE | 1 | ||
| 18 | 21M6-53020 | HARNESS-CONSOLE | 1 | ||
| 18 | 21M6-53021 | HARNESS-CONSOLE | 1 | ||
| 19 | S161-040102 | Болт | 3 | ||
| 19 | S161-040102 | Болт | 2 | ||
| 2 | 21M5-50011 | FUSE BOX ASSY | 1 | ||
| 2 | 21M6-53700 | FUSE BOX | 1 | ||
| 20 | 21E4-1103 | Болт | 4 | ||
| 20 | 21E4-1103 | Болт | 6 | ||
| 21 | 21E6-20290 | GROMMET-RUBBER | 1 | ||
| 22 | 21M6-53600 | RESISTOR | 1 | ||
| 23 | S890-107508 | Трубка ПВХ | 1 | ||
| 24 | 21S1-31600 | Переключатель маячка | 1 | ||
| 25 | 21S1-30020 | LAMP-BEACON | 1 | ||
| 26 | 21EK-00580 | BRACKET-BEACON LAMP | 1 | ||
| 26 | 21M6-53900 | Кронштейн | 1 | ||
| 27 | S681-100400 | Уплотнительная втулка | 1 | ||
| 28 | S033-061522 | Болт | 8 | ||
| 29 | 21EK-20240 | Проводка | 1 | ||
| 3 | 21M6-53100 | Дисплей | 1 | ||
| 3-1 | 21M6-53210 | LAMP ASSY | 1 |
NOT SHOWN
|
|
| 30 | 21E3-0025 | Реле | 1 | ||
| 31 | 21M6-53810 | HARNESS-TRAVEL ALARM | 1 | ||
| 32 | 21M6-53800 | SW-TRAVEL ALARM | 1 | ||
| 33 | 21M6-53850 | перейти быстрый зажим | 1 | ||
| 34 | 21M6-53860 | HARNESS-QUICK COUPLER | 1 | ||
| 39 | 21E6-10460 | Крышка | 1 | ||
| 4 | 21M6-53110 | CONTROLLER ASSY | 1 | ||
| 40 | 21M6-53950 | SWITCH SUB ASSY | 1 | ||
| 40-1 | 21M5-50250 | Втягивающее реле | 1 | ||
| 40-2 | 71M5-22210 | Кронштейн | 1 | ||
| 40-3 | 71M5-20920 | Кронштейн | 1 | ||
| 40-4 | S890-107508 | Трубка ПВХ | 1 | ||
| 40-5 | S161-040252 | SCREW-CROSS R/ROUND | 1 | ||
| 40-6 | S411-040002 | Шайба пружинная | 1 | ||
| 40-7 | S161-060156 | Винт с крестообразным шлицем | 2 | ||
| 40-8 | S403-062006 | Плоская шайба | 2 | ||
| 40-9 | S411-060006 | Шайба пружинная | 2 | ||
| 41 | S035-082526 | Болт | 2 | ||
| 42 | 24L3-10541 | DECAL-START KEY | 1 | ||
| 43 | 21N4-11080 | EXT HARNESS-HOUR METER | 1 | ||
| 5 | 21M6-53050 | COVER ASSY | 1 | ||
| 5 | 21M6-53051 | COVER ASSY | 1 | ||
| 5 | 21M6-53052 | COVER ASSY | 1 | ||
| 5-1 | 21M6-53060 | COVER WA | 1 | ||
| 5-1 | 21M6-53061 | COVER WA | 1 | ||
| 5-2 | 21E6-0004 | SW-WIPER | 1 | ||
| 5-2 | 21M6-53300 | Переключатель стеклоочистителя / омывателя | 1 | ||
| 5-3 | 21M5-25030 | SWITCH-BREAKER | 1 | ||
| 5-4 | 21E3-0008 | CIGAR LIGHTTER | 1 | ||
| 5-5 | 21M6-53400 | SWITCH-HEATER | 1 | ||
| 5-6 | 21E6-10460 | Крышка | 1 | ||
| 6 | 21S1-0021 | HOUR METER | 1 | ||
| 7 | 21M5-50250 | Втягивающее реле | 1 | ||
| 8 | S551-050203 | Зажим | 10 | ||
| 9 | 21M5-03031 | Пластина | 1 | ||
| 9 | 21M6-53500 | PLATE-FUSE BOX | 1 |
