PILOT HYD PIPING 8(LEVER PATTERN,#2306-) экскаватора гусеничного Hyundai R55-7

Код подсистемы:3170

Наименование:PILOT HYD PIPING 8(LEVER PATTERN,#2306-)

Версия:2007. 7.31 REV.7G

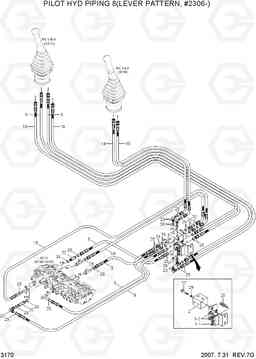

PILOT HYD PIPING 8(LEVER PATTERN,#2306-) R55-7

Поз.	Код	Наименование	Кол	Прим.
*	@	PILOT HYD PIPING	1
1	31M8-21060	Терминал в сборе	1
1-1	31N6-25030	Трансфер 5 порт	1
1-2	X540-120001	Разъем ORFS	2
10	P910-042038	Шланг в сборе	2
11	P910-042052	Шланг в сборе	2
12	P910-042058	Шланг в сборе	1
13	P910-042060	Шланг в сборе	1
14	P920-042024	Шланг в сборе	1
15	P920-042025	Шланг в сборе	1
16	P920-042032	Шланг в сборе	1
17	P920-042042	Шланг в сборе	1
18	P930-042016	Шланг в сборе	1
19	P930-042026	Шланг в сборе	1
19	P930-042022	Шланг в сборе	1
2	31N6-22050	Селектор ВВЛ многомодового	1
20	31E9-22120	Соединитель	1
21	X500-110001	Разъем	4
22	X511-104513	Соединитель	1
23	X520-110001	Штуцер 90 orfs	5
24	X850-515100	Колено 90 поворотный, ORFS	4
25	S621-011001	Кольцо уплотнительное (О-кольцо)	18
26	S631-011004	Кольцо уплотнительное (О-кольцо)	11
27	S015-080806	Болт с шестигранной головкой (под шестигранник)	2
28	S037-102526	Болт	2
29	S411-080006	Шайба пружинная	2
3	P910-042009	Шланг в сборе	1
3	P910-042008	Шланг в сборе	1
4	P910-042012	Шланг в сборе	1
5	P910-042013	Шланг в сборе	1
6	P910-042020	Шланг в сборе	1
7	P910-042024	Шланг в сборе	1
8	P910-042026	Шланг в сборе	1
9	P910-042037	Шланг в сборе	2
