TRAVEL MOTOR(2/3, JMV-43) экскаватора гусеничного Hyundai R55-7
TRAVEL MOTOR(2/3, JMV-43) экскаватора гусеничного Hyundai R55-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4280
Наименование:TRAVEL MOTOR(2/3, JMV-43)
Версия:2014.01.31 REV.14A

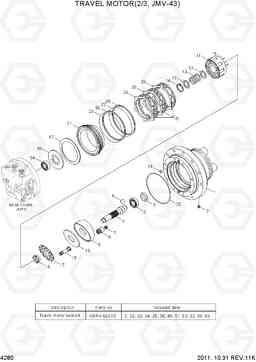

TRAVEL MOTOR(2/3, JMV-43) R55-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | @ | TRAVEL MOTOR | 1 |
SEE 4270
|
|
| *-1 | @ | TRAVEL MOTOR ASSY | 1 |
SEE 4270
|
|
| *-1 | XKAY-00342 | Ремкомплект | 1 | ||
| *-1 | XKAY-01945 | Ремкомплект | 1 | ||
| *-11 | XKAY-00343 | Ремкомплект блока цилиндров | 1 | ||
| *-11 | XKAY-01946 | Ремкомплект блока цилиндров | 1 | ||
| *-12 | XKAY-00349 | Ремкомплект | 1 | ||
| 1 | XKAY-00331 | вал корпус | 1 | ||
| 10 | XKAY-00341 | плита обуви | 1 | ||
| 11 | XKAY-00344 | Блок цилиндров | 1 | ||
| 11 | XKAY-01947 | Блок цилиндров | 1 | ||
| 13 | XKAY-00346 | Пружина | 1 | ||
| 16 | XKAY-00350 | Шариковая направляющая | 1 | ||
| 18 | XKAY-00352 | Ремкоплект поршня | 1 | ||
| 19 | XKAY-00354 | пластина трения | 3 | ||
| 2 | XKAY-00332 | расширять | 1 | ||
| 20 | XKAY-00355 | плита парковка | 3 | ||
| 21 | XKAY-00356 | поршень парковка | 1 | ||
| 4 | XKAY-00334 | Вал | 1 | ||
| 4 | XKAY-01950 | Вал | 1 | ||
| 5 | XKAY-00335 | Подшипник | 1 | ||
| 5 | XKAY-01949 | Подшипник роликовый | 1 | ||
| 54 | @ | BEARING | 1 |
SEE4270 ITEM54
|
|
| 56 | XKAY-01948 | Диск распределительный | 1 | ||
| 57 | XKAY-00384 | пластинчатой пружины | 1 | ||
| 6 | XKAY-00336 | Комплект поршневой с наклонным | 1 | ||
| 7 | XKAY-00338 | Пружина | 1 | ||
| 8 | XKAY-00339 | мяч перекоса еще | 1 | ||
| 9 | XKAY-00340 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| K | XKAY-00413 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K22 | XKAY-00357 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K23 | XKAY-00358 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K24 | XKAY-00359 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K25 | XKAY-00360 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K3 | XKAY-00333 | Сальник | 1 | ||
| K85 | XKAY-00410 | Кольцо | 1 | ||
| K86 | XKAY-00411 | Кольцо | 1 | ||
| N12 | XKAY-00345 | катушка | 2 | ||
| N14 | XKAY-00347 | Кольцо стопорное | 1 | ||
| N15 | XKAY-00348 | Палец | 3 | ||
| N17 | XKAY-00351 | Установочная пластина | 1 | ||
| N56 | XKAY-00383 | Диск распределительный | 1 |
