CONSOLE FRAME ASSY(LH) экскаватора гусеничного Hyundai R55-7
CONSOLE FRAME ASSY(LH) экскаватора гусеничного Hyundai R55-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6140
Наименование:CONSOLE FRAME ASSY(LH)
Версия:2005.12.31 REV.5M

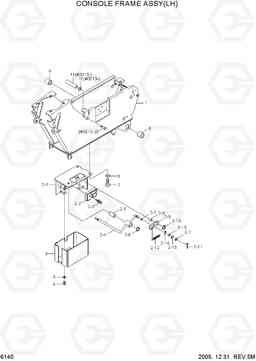

CONSOLE FRAME ASSY(LH) R55-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71M8-21180 | CONSOLE FRAME ASSY(LH) | 1 | ||
| * | 71M8-21181 | CONSOLE FRAME ASSY(LH) | 1 | ||
| 1 | 71M8-20281 | FRAME WA-CONSOLE(LH) | 1 | ||
| 10 | 71M8-21390 | Прокладка | 1 | ||
| 11 | 71M8-21400 | BOSS | 1 | ||
| 2 | 71M8-20490 | BRACKET ASSY-TILT | 1 | ||
| 2-1 | 71M8-20501 | BRACKET WA-TILT | 1 | ||
| 2-10 | S601-010002 | Кольцо | 1 | ||
| 2-11 | S461-160162 | Палец | 1 | ||
| 2-12 | 71N6-21610 | Пружина | 1 | ||
| 2-13 | 71M8-21420 | ROLLER | 1 | ||
| 2-14 | P560-040002 | Кольцо | 1 | ||
| 2-15 | 71M8-21430 | Прокладка | 1 | ||
| 2-2 | 71M8-20570 | защелка наклона | 1 | ||
| 2-3 | S035-062026 | Болт | 2 | ||
| 2-4 | 71M8-20580 | SAFETY LEVER WA | 1 | ||
| 2-5 | S731-020025 | Втулка | 1 | ||
| 2-6 | S601-020004 | RING-RETAINING | 1 | ||
| 2-7 | S403-082006 | Плоская шайба | 2 | ||
| 2-8 | 71M8-20650 | LINK-SAFETY LEVER | 1 | ||
| 2-8 | 71M8-20651 | Безопасность ссылку рычаг | 1 | ||
| 2-9 | S731-010012 | Втулка | 1 | ||
| 3 | 71M8-21170 | COVER-TILT LATCH | 1 | ||
| 4 | S161-060106 | Винт с крестообразным шлицем | 2 | ||
| 5 | S403-062006 | Плоская шайба | 2 | ||
| 6 | S731-020025 | Втулка | 2 | ||
| 7 | S015-080156 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 8 | S403-082006 | Плоская шайба | 3 | ||
| 9 | S015-050156 | Болт с шестигранной головкой (под шестигранник) | 1 |
