RH ELECTRIC экскаватора гусеничного Hyundai R55-9
RH ELECTRIC экскаватора гусеничного Hyundai R55-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:RH ELECTRIC
Версия:2013. 9.30 REV.13J

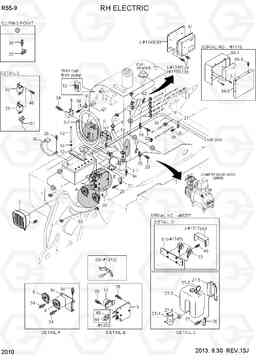

RH ELECTRIC R55-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21E6-20270 | Батарея аккумуляторная | 1 | ||
| 10 | 21M8-01970 | сливной шланг | 1 |
W/ F/F/PUMP
|
|
| 101 | 21U6-40310 | HARNESS-EXT | 1 | ||
| 11 | 21M6-54100 | Реле батареи | 1 | ||
| 11 | 21M9-54100 | Реле батареи | 1 | ||
| 12 | 21N6-21170GG | Скобы для аккумуляторов | 1 | ||
| 13 | S017-102656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 14 | S411-100006 | Шайба пружинная | 2 | ||
| 16 | 21M8-01951 | Пластина | 1 | ||
| 17 | 31L7-10200 | Зажим трубки | 7 | ||
| 18 | 31L7-10190 | Зажим трубки | 12 | ||
| 19 | 21M9-46310 | Жгут основной | 1 | ||
| 19 | 21M9-46311 | Жгут основной | 1 | ||
| 19 | 21M9-30311 | Жгут основной | 1 | ||
| 19 | 21M9-30312 | Жгут основной | 1 | ||
| 19 | 21M9-30313 | Жгут основной | 1 | ||
| 19 | 21M9-30314 | Жгут основной | 1 | ||
| 19 | 21M9-30315 | Жгут основной | 1 | ||
| 19 | 21M9-30316 | Жгут основной | 1 | ||
| 19 | 21M9-30317 | HARNESS-MAIN | 1 | ||
| 19-1 | 21N4-01320 | ссылка легкоплавкие (0.5) | 1 |
NOT SHOWN
|
|
| 19-2 | 21N4-01311 | ссылка легкоплавкие (30а) | 1 |
NOT SHOWN
|
|
| 19-3 | 21EA-50550 | диод | 1 |
NOT SHOWN
|
|
| 19-4 | 21M9-23690 | FUSIBLE LINK | 1 |
NOT SHOWN
|
|
| 2 | 21M8-50052 | Комплект топливный насос топливный | 1 |
SEE 2080
|
|
| 2-1 | 21M8-50061 | топлива в сборе топливный насос | 1 | ||
| 2-2 | 21M6-55030 | Рукав высокого давления (РВД) | 1 | ||
| 20 | 21M8-01630GG | Пластина | 1 | ||
| 21 | 21E9-00170 | клип жгут | 6 | ||
| 22 | 21N4-01130 | плита клип | 1 | ||
| 23 | 21M9-00100 | пусковое реле | 2 | ||
| 23 | 21S7-00111 | реле питания | 2 | ||
| 25 | S593-000902 | клип жгут | 6 | ||
| 26 | S593-000752 | клип жгут | 1 | ||
| 27 | 21M9-23630 | бачок омывателя в сборе | 1 | ||
| 27-1 | 21M8-00100 | MOTOR | 1 | ||
| 27-2 | 21EG-10140 | Бак | 1 | ||
| 27-3 | 24L3-30660 | CAP | 1 | ||
| 27-4 | 21EL-00200 | резиновая кнопка | 1 | ||
| 27-5 | 24L3-30710 | Пластина | 1 | ||
| 28 | S037-102026 | Болт | 18 | ||
| 28 | S037-102026 | Болт | 10 | ||
| 3 | 21M9-36100 | Пластина | 1 | ||
| 31 | 21M8-02120 | Жгут ext.relay | 1 | ||
| 34 | S035-081526 | Болт | 12 | ||
| 34 | S035-081526 | Болт | 14 | ||
| 35 | S035-083026 | Болт | 2 | ||
| 35 | S035-083026 | Болт | 6 | ||
| 36 | 21M8-03911 | кабель (сланец (+) стартер) | 1 | ||
| 37 | S035-062026 | Болт | 4 | ||
| 38 | 21M8-32410 | Кабель | 1 | ||
| 39 | 21M9-60600 | Контроллер окно | 1 | ||
| 39 | 21M9-41800 | Кронштейн | 1 | ||
| 39-1 | 21M9-32611 | блок управления в сборе | 1 | ||
| 39-2 | 21M9-32620 | Крышка | 1 | ||
| 39-3 | S161-060156 | Винт с крестообразным шлицем | 4 | ||
| 41 | 21M9-32100 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 41 | 21M9-32110 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 41 | 21M9-32111 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 42 | 21N5-40340 | клип металл | 1 | ||
| 43 | 21M9-00120 | Пластина | 1 | ||
| 44 | 21M9-01170 | выключатель, 60а | 1 | ||
| 45 | 21Q4-01160 | выключатель, 30а | 1 | ||
| 46 | S035-061526 | Болт | 7 | ||
| 48 | 21M9-31700 | плита рог | 1 | ||
| 5 | 21M9-00070 | Звуковой сигнал | 1 | ||
| 51 | 21M9-23660 | Пластина | 1 | ||
| 51 | 21M9-23661 | Пластина | 1 | ||
| 52 | 21E9-2001 | тумблер | 1 |
W/FUEL F/PUMP
|
|
| 6 | 21M9-00080 | Звуковой сигнал | 1 | ||
| 7 | 21M9-42000 | Фара в сборе | 1 | ||
| 7-1 | S866-120550 | BULB | 1 |
NOT SHOWN
|
|
| 8 | 21N4-00770 | Скоба (хомут) | 2 |
W/ F/F/PUMP
|
|
| 9 | S520-032000 | Зажим | 3 |
W/ F/F/PUMP
|
