BREAKER ASSY(1/2, HDB50) экскаватора гусеничного Hyundai R55-9
BREAKER ASSY(1/2, HDB50) экскаватора гусеничного Hyundai R55-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4700
Наименование:BREAKER ASSY(1/2, HDB50)
Версия:2014. 2.28 REV.14B

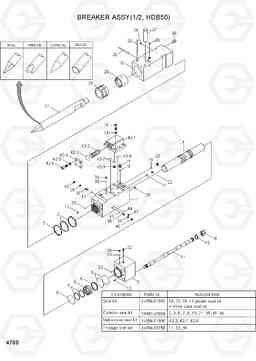

BREAKER ASSY(1/2, HDB50) R55-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
K | XKBN-01893 | SEAL KIT-BREAKER | 1 |
SEE ILLUST
|
|
S | XKBN-01759 | Комплект стяжных (уплотнительных) болтов | 1 |
SEE ILLUST
|
|
* | 31M9-81110 | гидрокси выключатель в сборе | 1 |
MOIL+WEDGE
|
|
*-1 | @ | MAIN BODY ASSY | 1 | ||
*-4 | @ | DECAL ASSY | 1 |
SEE 4710
|
|
*-5 | @ | HOSE ASSY | 1 |
SEE 4710
|
|
1 | XKBN-01888 | цилиндр | 1 | ||
10 | XKBN-01781 | Глава передняя | 1 | ||
13 | XKBN-01496 | контактный стук | 2 | ||
14 | XKBN-00884 | Стопорная шайба рифленая (с насечкой) | 6 | ||
15 | XKBN-01490 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
17 | XKBN-01472 | подключите шестигранной головкой | 2 | ||
20 | XKBN-01413 | подключите шестигранной головкой | 1 | ||
22 | XKBN-01414 | подключите шестигранной головкой | 1 | ||
24 | XKBN-01782 | Кольцо упорное | 1 | ||
25 | XKBN-01779 | крышка передней, плотно | 1 | ||
26 | XKBN-01784 | контактный остановка | 4 | ||
27 | XKBN-01785 | контактный долото | 1 | ||
28 | XKBN-00892 | Масленка | 1 | ||
29 | XKBN-00893 | плагин полый | 2 | ||
30 | XKBN-00899 | воздушный колпак югу сборе | 1 | ||
31 | XKBN-01889 | долото MOIL | 1 |
STD
|
|
31 | XKBN-01890 | долото клин | 1 |
STD
|
|
31 | XKBN-01891 | долото коническая | 1 |
OPT
|
|
31 | XKBN-01892 | долото тупой | 1 |
OPT
|
|
32 | XKBN-00898 | COUPLING-SCREW | 1 | ||
34 | XKBN-00881 | подключите шестигранной головкой | 1 | ||
36 | XKBN-01783 | Катушка хели | 4 | ||
37 | XKBN-01477 | Клапан автоматического управления | 1 | ||
38 | XKBN-01473 | Селектор 2 инсульта | 1 | ||
39 | XKBN-01435 | Стопорная шайба рифленая (с насечкой) | 2 | ||
4 | XKBN-01770 | Поршень | 1 | ||
40 | XKBN-01474 | Гайка | 2 | ||
42 | XKBN-01773 | клапан случай в сборе | 1 | ||
42-1 | XKBN-01776 | клапанная коробка | 1 | ||
42-2 | XKBN-01777 | Клапан | 1 | ||
42-4 | XKBN-01774 | Диск распределительный | 1 | ||
42-5 | XKBN-00884 | Стопорная шайба рифленая (с насечкой) | 4 | ||
42-6 | XKBN-01490 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
42-9 | XKBN-01775 | плагин дроссель | 1 | ||
43 | XKBN-00927 | подключите шестигранной головкой | 1 | ||
5 | XKBN-01765 | втулка цилиндра | 1 | ||
9 | XKBN-01772 | Крышка головки | 1 | ||
K | XKBN-01894 | Ремкомплект гидроцилиндра (набор прокладок) | 1 |
SEE ILLUST
|
|
K | XKBN-01895 | SEAL KIT-VALVE CASE | 1 |
SEE ILLUST
|
|
K18 | XKBN-01244 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K2 | XKBN-01768 | U-PACKING | 2 | ||
K21 | XKBN-01412 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K23 | XKBN-01442 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K3 | XKBN-01769 | Кольцо | 1 | ||
K33 | XKBN-00539 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K35 | XKBN-00015 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K41 | XKBN-01475 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K42-7 | XKBN-01213 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K42-8 | XKBN-00917 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K44 | XKBN-00926 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K6 | XKBN-01766 | кольцо Quad | 1 | ||
K7 | XKBN-01767 | печать шаг | 2 | ||
NK19 | XKBN-01411 | Кольцо уплотнительное (О-кольцо) | 1 | ||
NK42-3 | XKBN-00528 | Кольцо уплотнительное (О-кольцо) | 1 | ||
NK8 | XKBN-00521 | Кольцо уплотнительное (О-кольцо) | 3 | ||
S11 | XKBN-01760 | Стяжной (уплотнительный) болт | 4 | ||
S12 | XKBN-01761 | Шайба стяжного (уплотнительного) болта | 4 | ||
S16 | XKBN-01762 | Гайка шестигранная | 4 |
