BREAKER ASSY(1/2, HDB70) экскаватора гусеничного Hyundai R55-9
BREAKER ASSY(1/2, HDB70) экскаватора гусеничного Hyundai R55-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4730
Наименование:BREAKER ASSY(1/2, HDB70)
Версия:2014. 2.28 REV.14B

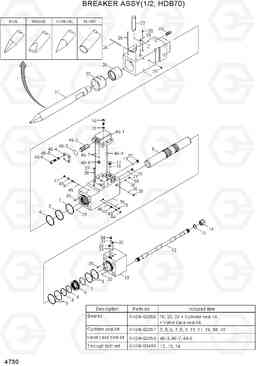

BREAKER ASSY(1/2, HDB70) R55-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| K-1 | XKBN-02056 | SEAL KIT-ALL | 1 |
SEE ILLUST
|
|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| T1 | XKBN-01458 | Комплект стяжных (уплотнительных) болтов | 1 |
SEE ILLUST
|
|
| * | 31M9-82110 | HYD BREAKER ASSY | 1 |
MOIL+WEDGE
|
|
| *-1 | XKBN-02117 | MAIN BODY ASSY | 1 | ||
| 1 | XKBN-01467 | цилиндр | 1 | ||
| 10 | XKBN-01479 | CAP-HEAD | 1 | ||
| 11 | XKBN-02137 | HEAD-FRONT | 1 | ||
| 15 | XKBN-00884 | Стопорная шайба рифленая (с насечкой) | 6 | ||
| 16 | XKBN-01494 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 17 | XKBN-01472 | подключите шестигранной головкой | 2 | ||
| 20 | XKBN-01221 | подключите шестигранной головкой | 1 | ||
| 22 | XKBN-01413 | подключите шестигранной головкой | 1 | ||
| 24 | XKBN-01485 | Кольцо упорное | 1 | ||
| 25 | XKBN-01495 | COVER-FRONT(SLIDING) | 1 | ||
| 25-1 | XKBN-01497 | COVER-FRONT(TIGHT) | 1 | ||
| 26 | XKBN-01482 | PIN-STOP | 5 | ||
| 27 | XKBN-02138 | PIN-CHISEL | 2 | ||
| 28 | XKBN-00892 | Масленка | 1 | ||
| 29 | XKBN-00893 | плагин полый | 2 | ||
| 30 | XKBN-02135 | AIR CAP SUB ASSY | 1 | ||
| 31 | XKBN-02052 | CHISEL(MOIL) | 1 |
STD
|
|
| 31 | XKBN-02053 | CHISEL(WEDGE) | 1 |
STD
|
|
| 31 | XKBN-02054 | CHISEL(CONICAL) | 1 |
OPT
|
|
| 31 | XKBN-02055 | CHISEL(BLUNT) | 1 |
OPT
|
|
| 32 | XKBN-00898 | COUPLING-SCREW | 1 | ||
| 34 | XKBN-00900 | подключите шестигранной головкой | 1 | ||
| 35 | XKBN-00927 | подключите шестигранной головкой | 4 | ||
| 37 | XKBN-00881 | подключите шестигранной головкой | 3 | ||
| 39 | XKBN-01496 | контактный стук | 2 | ||
| 40 | XKBN-01484 | HELI COIL | 4 | ||
| 41 | XKBN-01477 | Клапан автоматического управления | 1 | ||
| 42 | XKBN-01473 | Селектор 2 инсульта | 1 | ||
| 43 | XKBN-01435 | Стопорная шайба рифленая (с насечкой) | 2 | ||
| 44 | XKBN-01474 | Гайка | 1 | ||
| 46 | XKBN-01486 | VALVE CASE ASSY | 1 | ||
| 46-1 | XKBN-01492 | CASE-VALVE | 1 | ||
| 46-2 | XKBN-01493 | Клапан | 1 | ||
| 46-4 | XKBN-01488 | Диск распределительный | 1 | ||
| 46-5 | XKBN-00884 | Стопорная шайба рифленая (с насечкой) | 4 | ||
| 46-6 | XKBN-01490 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 46-9 | XKBN-01491 | PLUG-CHOKE | 1 | ||
| 47 | XKBN-01474 | Гайка | 1 | ||
| 5 | XKBN-01471 | Поршень | 1 | ||
| 6 | XKBN-01466 | BUSH-CYLINDER | 1 | ||
| K-2 | XKBN-02057 | Ремкомплект гидроцилиндра (набор прокладок) | 1 |
SEE ILLUST
|
|
| K-3 | XKBN-02058 | SEAL KIT-VALVE CASE | 1 |
SEE ILLUST
|
|
| K18 | XKBN-01244 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K19 | XKBN-01213 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K2 | XKBN-01468 | RING-BUFFER | 1 | ||
| K23 | XKBN-01442 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K3 | XKBN-01469 | U-PACKING | 1 | ||
| K33 | XKBN-00539 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K36 | XKBN-00926 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K38 | XKBN-00015 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K4 | XKBN-01470 | Кольцо | 1 | ||
| K45 | XKBN-01475 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K46-3 | XKBN-01487 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K46-8 | XKBN-01298 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K7 | XKBN-01464 | RING-QUAD | 1 | ||
| K8 | XKBN-01465 | SEAL-STEP | 2 | ||
| K9 | XKBN-00579 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| NK21 | XKBN-01411 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| NK46-7 | XKBN-01437 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| T12 | XKBN-01459 | Стяжной (уплотнительный) болт | 4 | ||
| T13 | XKBN-01460 | Шайба стяжного (уплотнительного) болта | 4 | ||
| T14 | XKBN-01461 | Шестигранная гайка стяжного (стягивающего) болта | 4 |
