SEAT(MECHANICAL, FABRIC, 1/2) экскаватора гусеничного Hyundai R55-9
SEAT(MECHANICAL, FABRIC, 1/2) экскаватора гусеничного Hyundai R55-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6164
Наименование:SEAT(MECHANICAL, FABRIC, 1/2)
Версия:2010.12.31 REV.10M

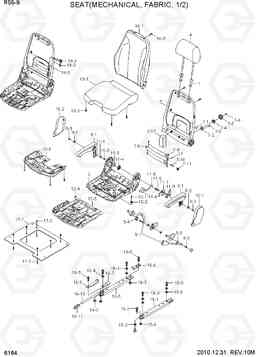

SEAT(MECHANICAL, FABRIC, 1/2) R55-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 71M9-24101 | сиденья в сборе | 1 |
SEE 6160, SB-I-2014-012.PDF
|
|
| 1 | ZGBH-00004 | Втулка | 2 | ||
| 10 | ZGBH-00207 | Спинка комплект | 1 | ||
| 11 | ZGBH-00207 | Спинка комплект | 1 | ||
| 12 | ZGBH-00205 | слайдер комплект | 1 | ||
| 13 | ZGBH-00250 | подушки сиденья комплект | 1 | ||
| 14 | ZGBH-00251 | Спинка подушки комплект | 1 | ||
| 15 | ZGBH-00246 | Направляющая комплект LH | 1 | ||
| 16 | ZGBH-00247 | Направляющая комплект RH | 1 | ||
| 17 | ZGBH-00248 | переходная плита комплект | 1 | ||
| 18 | ZGBH-00249 | Система отопления (обогрева) | 1 | ||
| 18-1 | ZGBH-00172 | Переключатель отопителя | 1 | ||
| 2 | ZGBH-00166 | Спинка gs.scr | 1 | ||
| 3 | ZGBH-00110 | место пластины GS | 1 | ||
| 4 | ZGBH-00165 | HEADREST | 1 | ||
| 5 | ZGBH-00239 | Комплект ремня безопасности | 1 | ||
| 7 | ZGBH-00241 | Комплект поддержка пиломатериалы | 1 | ||
| 8 | ZGBH-00242 | ARMREST KIT-LH | 1 | ||
| 9 | ZGBH-00243 | ARMREST KIT-RH | 1 | ||
| N10-1 | ZGBH-00109 | гайка себя замок | 1 | ||
| N10-2 | ZGBH-00182 | Крышка RH | 1 | ||
| N11-1 | ZGBH-00109 | гайка себя замок | 1 | ||
| N11-10 | ZGBH-00015 | Шайба | 1 | ||
| N11-11 | ZGBH-00014 | Винт шестигранник | 1 | ||
| N11-2 | ZGBH-00024 | Шайба черный | 1 | ||
| N11-3 | ZGBH-00025 | SPRING HOLDER | 1 | ||
| N11-4 | ZGBH-00026 | Весной нога | 1 | ||
| N11-5 | ZGBH-00027 | LEVER | 1 | ||
| N11-6 | ZGBH-00112 | Болт | 1 | ||
| N11-7 | 1216288 | переходная шайба | 1 | ||
| N11-8 | ZGBH-00033 | HANDLE | 1 | ||
| N11-9 | ZGBH-00029 | Болт | 3 | ||
| N12-1 | ZGBH-00034 | RIVET | 4 | ||
| N12-2 | ZGBH-00035 | Профиль скольжение | 4 | ||
| N12-3 | ZGBH-00038 | регулировка наклона | 1 | ||
| N12-4 | ZGBH-00039 | Пружина | 1 | ||
| N12-5 | ZGBH-00114 | регулировка сиденья | 1 | ||
| N13-1 | ZGBH-00170 | Подушка сиденья | 1 | ||
| N13-2 | ZGBH-00037 | SCREW-SELF TAPPING | 4 | ||
| N14-1 | ZGBH-00171 | CUSHION | 1 | ||
| N14-2 | ZGBH-00037 | SCREW-SELF TAPPING | 6 | ||
| N15-1 | ZGBH-00178 | железнодорожных дополнение LH | 1 | ||
| N15-2 | ZGBH-00015 | Шайба | 4 | ||
| N15-3 | ZGBH-00159 | Болт | 2 | ||
| N15-4 | ZGBH-00043 | Винт с круглой головкой | 2 | ||
| N15-5 | ZGBH-00024 | Шайба черный | 2 | ||
| N15-6 | ZGBH-00023 | шестигранная гайка черный | 4 | ||
| N16-1 | ZGBH-00024 | Шайба черный | 2 | ||
| N16-10 | ZGBH-00177 | обрабатывать LA | 1 | ||
| N16-11 | ZGBH-00049 | Ручка пластик | 1 | ||
| N16-2 | ZGBH-00023 | шестигранная гайка черный | 4 | ||
| N16-3 | ZGBH-00236 | железнодорожных дополнительный RH | 1 | ||
| N16-4 | ZGBH-00015 | Шайба | 3 | ||
| N16-5 | ZGBH-00159 | Болт | 4 | ||
| N16-6 | ZGBH-00160 | остановить, выдвиньте рельс, BLKc | 1 | ||
| N16-7 | ZGBH-00180 | Кронштейн ла | 1 | ||
| N16-8 | ZGBH-00116 | гайка себя замок | 1 | ||
| N16-9 | 1077731 | ANGLE | 1 | ||
| N17-1 | 1187406 | BOTTOM PLATE | 1 | ||
| N17-2 | ZGBH-00023 | шестигранная гайка черный | 6 | ||
| N17-3 | ZGBH-00168 | SCREW-COUNTERSUNK | 6 | ||
| N18-2 | ZGBH-00173 | наклейка | 1 | ||
| N18-3 | ZGBH-00226 | extesion кабель | 1 | ||
| N18-4 | 1161995 | WIRING HARNESS | 1 | ||
| N5-1 | ZGBH-00167 | SEAT BELT | 1 | ||
| N5-2 | 113159 | Винт шестигранник | 2 | ||
| N5-3 | 200427 | Шайба | 2 | ||
| N5-4 | ZGBH-00050 | Крышка | 2 | ||
| N7-1 | ZGBH-00012 | наклейка | 1 | ||
| N7-10 | ZGBH-00019 | стержни | 1 | ||
| N7-11 | ZGBH-00020 | CARRIER | 1 | ||
| N7-12 | ZGBH-00016 | SPONGE | 1 | ||
| N7-2 | ZGBH-00011 | тормозной слинг весной | 1 | ||
| N7-3 | ZGBH-00010 | заклепки слепой | 3 | ||
| N7-4 | ZGBH-00008 | колесо toolhead | 1 | ||
| N7-5 | ZGBH-00007 | HANDLE | 1 | ||
| N7-6 | ZGBH-00055 | Болт | 1 | ||
| N7-7 | ZGBH-00107 | RIVET | 3 | ||
| N7-8 | ZGBH-00021 | Пластина | 2 | ||
| N7-9 | ZGBH-00017 | Винкель | 1 | ||
| N8-1 | 2049307 | ARMREST-LH | 1 | ||
| N8-2 | ZGBH-00015 | Шайба | 1 | ||
| N8-3 | ZGBH-00023 | шестигранная гайка черный | 1 | ||
| N9-1 | 2049308 | ARMREST-RH | 1 | ||
| N9-2 | ZGBH-00015 | Шайба | 1 | ||
| N9-3 | ZGBH-00023 | шестигранная гайка черный | 1 |
