Каталог запчастей
-
Hyundai
-
R55-9
- BATTERY BOX ASSY
BATTERY BOX ASSY экскаватора гусеничного Hyundai R55-9
BATTERY BOX ASSY экскаватора гусеничного Hyundai R55-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6220
Наименование:BATTERY BOX ASSY
Версия:2014. 3.31 REV.14C

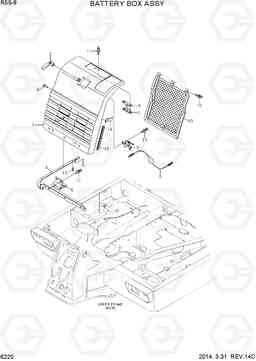

BATTERY BOX ASSY R55-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 72M9-41001 | Аккумуляторный блок в сборе | 1 |
SAME KEY
|
|
| * | 72M9-41002 | Аккумуляторный блок в сборе | 1 |
SAME KEY
|
|
| * | 72M9-41003 | Аккумуляторный блок в сборе | 1 |
SAME KEY
|
|
| * | 72M9-41004 | BATTERY BOX ASSY | 1 |
SAME KEY
|
|
| * | 71M9-41003 | Аккумуляторный блок в сборе | 1 |
VARIANT KEY
|
|
| * | 71M9-41004 | Аккумуляторный блок в сборе | 1 |
VARIANT KEY
|
|
| * | 71M9-41005 | Аккумуляторный блок в сборе | 1 |
VARIANT KEY
|
|
| * | 71M9-41006 | BATTERY BOX ASSY | 1 |
VARIANT KEY
|
|
| 1 | 71M9-41012 | чехол открыт | 1 |
SAME KEY
|
|
| 1 | 71M9-41013 | чехол открыт | 1 |
SAME KEY
|
|
| 1 | 71M9-41012 | чехол открыт | 1 |
VARIANT KEY
|
|
| 10 | 71M9-41700 | WIRE NET | 1 | ||
| 11 | S035-081556 | Болт | 9 | ||
| 12 | S181-148164 | заклепки (поп) | 6 | ||
| 13 | S035-061556 | Болт | 6 | ||
| 14 | 71M8-41170 | предел пластина | 1 | ||
| 15 | S771-008650 | Уплотнитель | 1 | ||
| 15 | S771-006000 | Уплотнитель | 1 | ||
| 2 | 72M9-41031 | Ручка в сборе | 1 |
SAME KEY
|
|
| 2 | 71M9-41031 | Ручка в сборе | 1 |
VARIANT KEY
|
|
| 3 | 71M9-41041 | поймать сборе | 1 | ||
| 4 | 71M9-41082 | плита ва REINF | 1 | ||
| 5 | 71M9-41052 | HINGE ASSY | 2 | ||
| 5 | 71M9-41053 | HINGE ASSY | 2 | ||
| 6 | 71Q6-53911 | Стопор А | 1 | ||
| 7 | 71Q6-53951 | Стопор Б | 1 | ||
| 8 | 71M8-41160 | предел заслонки | 1 | ||
| 9 | 71M9-41070 | в сборе стальной проволоки | 1 | ||
| 9 | 71M9-41071 | WIRE ASSY-STEEL | 1 |
