ATTACH HYDRAULIC PIPING экскаватора гусеничного Hyundai R55-9A
ATTACH HYDRAULIC PIPING экскаватора гусеничного Hyundai R55-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3300
Наименование:ATTACH HYDRAULIC PIPING
Версия:2014. 1.31 REV.14A

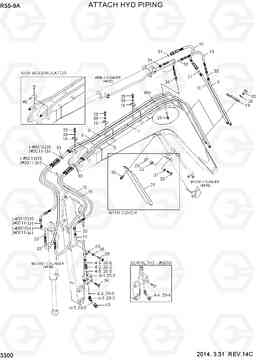

ATTACH HYDRAULIC PIPING R55-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31M9-51240 | Трубка в сборе | 1 | ||
| 11 | 31ML-51201YL | Трубка в сборе | 2 |
2WAY,ACC
|
|
| 11 | 31ML-51201YL | Трубка в сборе | 1 |
2WAY,ACC
|
|
| 12 | P840-042011 | Шланг в сборе | 1 | ||
| 13 | P910-085011 | Шланг в сборе | 1 | ||
| 14 | P910-125011 | Шланг в сборе | 1 | ||
| 15 | P914-085021 | Шланг в сборе | 2 |
1.6M, ARM
|
|
| 15 | P913-085021 | Шланг в сборе | 2 |
1.6M, ARM
|
|
| 15 | P914-085028 | Шланг в сборе | 2 |
1.9M,2WAY
|
|
| 15 | P913-085028 | Шланг в сборе | 2 |
1.9M,2WAY
|
|
| 16 | P934-085017 | Шланг в сборе | 2 |
1.6M,2WAY
|
|
| 16 | P933-085017 | Шланг в сборе | 1 |
1.6M,2WAY
|
|
| 16 | P934-085024 | Шланг в сборе | 2 |
1.9M,2WAY
|
|
| 16 | P933-085024 | Шланг в сборе | 1 |
1.9M,2WAY
|
|
| 18 | 31M6-65100 | Зажим | 6 | ||
| 19 | 31M8-50220 | Трубный зажим | 2 | ||
| 20 | 31M9-50571 | Клапан запорный (отсечной), в сборе (правый) | 1 |
2WAY,ACC
|
|
| 20 | 31M9-50590 | Клапан запорный (отсечной), в сборе (правый) | 1 |
2WAY,ACC
|
|
| 20-1 | 31M9-50530 | Клапан запорный (отсечной) | 1 | ||
| 20-2 | X500-110003 | Разъем | 1 | ||
| 20-3 | P030-110003 | Штуцер -90 | 1 | ||
| 20-3 | 31M9-50600 | Штуцер -90 | 1 | ||
| 20-4 | P290-100104 | Заглушка | 1 | ||
| 20-5 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 20-6 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | 31M8-50250YL | Крышка гидроцилиндра стрелы | 1 | ||
| 22 | 31M6-65130-DA | Фланец | 4 | ||
| 23 | 31M6-65140 | Шайба упорная / Прокладка | 2 | ||
| 24 | P010-430011 | Соединитель | 2 | ||
| 29 | S652-810002 | Масленка | 1 | ||
| 30 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 8 |
NON ACCUMUL
|
|
| 30 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 10 |
2WAY,ACC
|
|
| 30 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 8 |
2WAY,ACC
|
|
| 31 | S621-018001 | О кольцо | 2 | ||
| 31 | S621-018001 | О кольцо | 4 | ||
| 33 | S015-080156 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 |
2WAY,ACC
|
|
| 35 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 36 | S037-103026 | Болт | 2 | ||
| 37 | S411-080006 | Шайба пружинная | 4 | ||
| 38 | S411-100006 | Шайба пружинная | 12 |
NON ACCUMUL
|
|
| 38 | S411-100006 | Шайба пружинная | 16 |
2WAY,ACC
|
|
| 39 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 |
2WAY,ACC
|
|
| 4 | 31M9-50561 | Клапан запорный (отсечной), в сборе (левый) | 1 |
2WAY,ACC
|
|
| 4 | 31M9-50580 | Клапан запорный (отсечной), в сборе (левый) | 1 |
2WAY,ACC
|
|
| 4-1 | 31M9-50520 | Клапан запорный (отсечной) | 1 | ||
| 4-2 | X500-110003 | Разъем | 1 | ||
| 4-3 | P030-110003 | Штуцер -90 | 1 | ||
| 4-3 | 31M9-50600 | Штуцер -90 | 1 | ||
| 4-4 | P290-100104 | Заглушка | 1 | ||
| 4-5 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4-6 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 40 | 31N5-50210 | Распорная трубка | 8 |
NON ACCUMUL
|
|
| 40 | 31M9-90680 | Трубный зажим | 2 |
2WAY,ACC
|
|
| 41 | 31ML-51210 | Трубка в сборе | 1 | ||
| 42 | 31M9-51810 | Шланг в сборе | 1 |
1.9M,2WAY
|
|
| 42 | 31M9-51820 | Шланг в сборе | 1 |
1.6M,2WAY
|
|
| 43 | 31M8-95470 | QUICK COUPLING-MALE | 2 | ||
| 5 | 31M9-51142 | труба в сборе выключатель | 1 |
2WAY,ACC
|
|
| 6 | 31M9-51152 | труба в сборе выключатель | 1 |
2WAY,ACC
|
|
| 6 | 31M9-53150 | PIPE ASSY-BREAKER | 1 |
2WAY,ACC
|
|
| 7 | 31M9-51162 | Трубка в сборе, ковша | 1 | ||
| 8 | 31M9-51172 | Трубка в сборе, ковша | 1 | ||
| 9 | 31M9-51230 | Трубка в сборе | 1 |
