REMOTE CONTROL LEVER (TYPE 1) экскаватора гусеничного Hyundai R55-9A
REMOTE CONTROL LEVER (TYPE 1) экскаватора гусеничного Hyundai R55-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4310
Наименование:REMOTE CONTROL LEVER (TYPE 1)
Версия:2014. 6.30 REV.14F

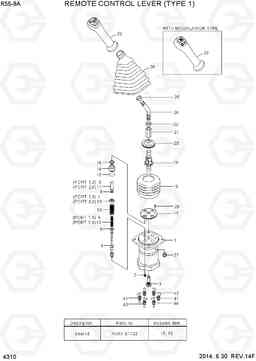

REMOTE CONTROL LEVER (TYPE 1) R55-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31M9-20012 | RCV югу сборе LH | 1 |
23 DEGREE
|
|
| * | 31MA-20013 | RCV рычаг (LH) | 1 |
W/MODUL,19DEG
|
|
| * | 31M9-20022 | RCV югу сборе RH | 1 |
23 DEGREE
|
|
| * | 31MA-20023 | Джойстик управления правый | 1 |
W/MODUL,19DEG
|
|
| *-1 | 31M9-21011 | RCV рычаг LH | 1 | ||
| *-1 | 31M9-21021 | Джойстик управления правый | 1 | ||
| *-2 | XKAY-01432 | катушка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-2 | XKAY-01433 | катушка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-3 | XKAY-01434 | вилка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-3 | XKAY-01435 | вилка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-4 | XKAY-01746 | комплекта рукоятки LH | 1 | ||
| *-4 | XKAY-01745 | комплекта рукоятки RH | 1 | ||
| 1 | XKAY-01417 | CASE | 1 | ||
| 17 | XKAY-01425 | Пластина | 1 | ||
| 18 | XKAY-00786 | BOOT | 1 | ||
| 19 | XKAY-00049 | Совместное сборе | 1 | ||
| 2 | XKAY-00065 | Пробка (заглушка) | 4 | ||
| 20 | XKAY-01066 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 21 | XKAY-00047 | Гайка | 1 | ||
| 23 | 31QA-22013 | HANDLE KIT-LH | 1 |
W/MODULATION
|
|
| 23 | 31QA-22023 | HANDLE KIT-RH | 1 |
W/MODULATION
|
|
| 28 | XKAY-00062 | Золотник | 2 | ||
| 3 | XKAY-00768 | Втулка | 1 | ||
| 41 | XKAY-00798 | Разъем | 5 | ||
| 42 | XKAY-00793 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 43 | XKAY-00799 | фильтр последний охранник | 1 | ||
| 44 | XKAY-00800 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| K | XKAY-01723 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K15 | XKAY-00054 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K16 | XKAY-01715 | уплотнение штока | 4 | ||
| N*-1 | 31MA-21013 | RCV рычаг (LH) | 1 |
W/MODULATION
|
|
| N*-1 | 31MA-21023 | Джойстик управления правый | 1 |
W/MODULATION
|
|
| N10 | XKAY-01990 | Пружина | 4 | ||
| N11 | XKAY-00439 | стержень толчок (2,4) | 4 |
PORT 2,4
|
|
| N12 | XKAY-01227 | Пружина | 2 |
PORT 2,4
|
|
| N13 | XKAY-00059 | Пружина сиденья | 2 |
PORT 2,4
|
|
| N14 | XKAY-00784 | Пробка (заглушка) | 4 | ||
| N22 | XKAY-00046 | Гайка | 1 | ||
| N23 | XKAY-01851 | обрабатывать в сборе LH | 1 | ||
| N23 | XKAY-01852 | HANDLE ASSY RH | 1 | ||
| N24 | XKAY-01853 | рукоятка | 1 | ||
| N25 | XKAY-00811 | Гайка | 1 | ||
| N26 | XKAY-01083 | BOOT | 1 | ||
| N27 | XKAY-00074 | Втулка | 1 | ||
| N4 | XKAY-00771 | Золотник | 4 | ||
| N5 | XKAY-00772 | Прокладка | 2 | ||
| N6 | XKAY-01989 | Пружина | 4 |
PORT 1,3
|
|
| N7 | XKAY-00436 | сиденье пружины (1,3) | 2 |
PORT 1,3
|
|
| N8 | XKAY-00058 | Стопор | 4 |
4SET
|
|
| N9 | XKAY-00052 | стержень толчок (1,3) | 2 |
PORT 1,3
|
