AIR COMPRESSOR ASSY(#5024-) экскаватора гусеничного Hyundai R60-9S

Код подсистемы:2096

Наименование:AIR COMPRESSOR ASSY(#5024-)

Версия:2013.10.31 REV.13K

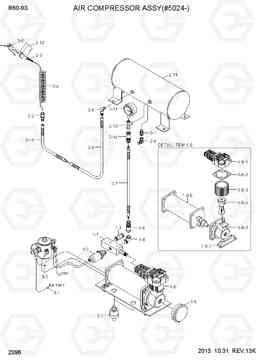

AIR COMPRESSOR ASSY(#5024-) R60-9S

Поз.	Код	Наименование	Кол	Прим.
*	22M9-90701	AIR COMPRESSOR SET	1
1	22M9-90721	AIR COMPRESSOR	1
1-1	XKCN-00067	DISTRIBUTOR	1
1-2	21Q4-91600	Датчик давления (переключатель, реле)	1
1-3	XKCN-00036	предохранительный клапан	1
1-4	XKCN-00077	LONG ELBOW	1
1-5	XKCN-00001	Гнездо почты	1
1-6	XKCN-00039	Фильтр воздушный	1
1-7	XKCN-00006	Болт резиновый прокладной	4
1-8	XKCN-00078	AIR COMPRESSOR	1
1-8-1	22M9-00100	Головка блока цилиндров	1
1-8-2	22M9-00200	SADDLE PLATE ASSY	1
1-8-3	22M9-00300	Прокладка гидроцилиндра	1
1-8-4	22M9-00400	PISTON CONNECTING ROD	1
1-8-5	22M9-00500	CRANK CASE SEAL	1
1-8-6	22M9-00600	Гидромотор хода	1
1-8-7	22M9-00700	MOUNTING BRACKET	2
2	22M9-90750	AIR TANK	1
2-1	XKCN-00008	Болт слива	1
2-10	XKCN-00025	т локоть	1
2-11	XKCN-00037	манометрическое давление	1
2-12	XKCN-00026	пистолет зажим	1
2-13	XKCN-00027	шланг-удлинитель	1
2-14	XKCN-00001	Гнездо почты	1
2-15	XKCN-00066	AIR TANK	1
2-2	XKCN-00042	плагин гайка	1
2-3	XKCN-00010	Гнездо гайка	1
2-4	XKCN-00011	шланг катушки	1
2-5	XKCN-00012	пистолет воздуха	1
2-6	XKCN-00002	Колено 90	1
2-7	XKCN-00043	воздушный шланг	1
2-8	XKCN-00044	воздушный шланг	1
2-9	XKCN-00045	локоть соединитель	1
3	21M9-90640	Реле в сборе	1
3-1	XKCN-00021	плагин 1P	1
3-2	XKCN-00022	плагин 2р	1
