UPPER HYDRAULIC PIPING 1 экскаватора гусеничного Hyundai R60-9S

UPPER HYDRAULIC PIPING 1 экскаватора гусеничного Hyundai R60-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3045

Наименование:UPPER HYDRAULIC PIPING 1

Версия:2014. 1.31 REV.14A

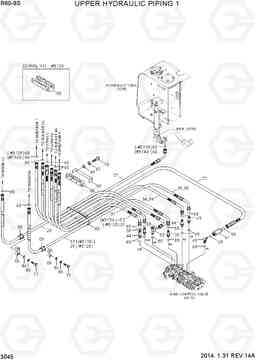

UPPER HYDRAULIC PIPING 1 R60-9S

Поз.	Код	Наименование	Кол	Прим.
101	32M9-11820	Шланг в сборе	1
102	32M9-11860	Шланг в сборе	1
22	31M9-11760	Шланг в сборе	1
27	31M9-11840	Шланг в сборе	1
27	31M9-12840	Шланг в сборе	1
29	31M9-11810	Шланг в сборе	2
29	32M9-11810	Шланг в сборе	1
31	31M9-11830	Шланг в сборе	2
31	32M9-11850	Шланг в сборе	1
34	31M9-12870	Шланг в сборе	1
34	32M9-12810	Шланг в сборе	1
35	31M9-12880	Шланг в сборе	1
35	32M9-12840	Шланг в сборе	1
38	X511-108534	Соединитель	2
43	X511-108533	Разъем ORFS, долго	1
44	X511-108535	Соединитель	2
48	31M8-10440	Колено 90	1
53	X820-085353	Тройник	1
56	31M9-10460	Зажим	2
58	31M9-10380	зажим резины	1
58	31M9-10381	CLAMP-RUBBER	1
59	31M9-10470	Уплотнительная втулка	2
60	31M9-10410	Пластина	1
65	S621-014001	Кольцо уплотнительное (О-кольцо)	14
65	S621-014001	Кольцо уплотнительное (О-кольцо)	12
66	S621-018001	О кольцо	2
66	S621-018001	О кольцо	4
69	S631-018004	Кольцо уплотнительное (О-кольцо)	8
77	S015-080456	Болт с шестигранной головкой (под шестигранник)	4
78	S017-100656	Болт с шестигранной головкой (под шестигранник)	2
84	S403-08200B	Плоская шайба	4
85	S403-10200B	Плоская шайба	2
86	S411-080006	Шайба пружинная	4
87	S411-100006	Шайба пружинная	2
91	X511-108547	Соединитель	1
93	S551-050203	Зажим	10
94	31M9-19870	Шланг в сборе	1	WOODGRAB
94	32M9-12830	Шланг в сборе	1	WOODGRAB
95	31M9-19880	Шланг в сборе	1	WOODGRAB
95	32M9-12860	Шланг в сборе	1	WOODGRAB
