- UPPER HYDRAULIC PIPING 4(BOOM SWING)
UPPER HYDRAULIC PIPING 4(BOOM SWING) экскаватора гусеничного Hyundai R60-9S
UPPER HYDRAULIC PIPING 4(BOOM SWING) экскаватора гусеничного Hyundai R60-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:UPPER HYDRAULIC PIPING 4(BOOM SWING)
Версия:2014. 1.31 REV.14A

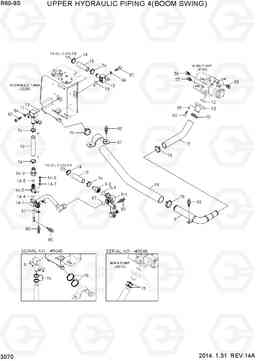

UPPER HYDRAULIC PIPING 4(BOOM SWING) R60-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31M8-10760GY | Трубка в сборе | 1 | ||
| 10 | 31M9-10760 | Трубка в сборе | 1 | ||
| 12 | 31M8-10284GY | Трубка в сборе | 1 | ||
| 12 | 31M9-10280 | Трубка в сборе | 1 | ||
| 13 | 31M8-10460GY | Трубка в сборе | 1 | ||
| 13 | 31M8-10460YL | Трубка в сборе | 1 | ||
| 13 | 31M9-02340 | Трубка в сборе | 1 | ||
| 14 | 31M9-12210 | обратке к югу в сборе | 1 | ||
| 14 | 31M9-12211 | обратке к югу в сборе | 1 | ||
| 14 | 32M9-12210 | RETURN PIPE SUB ASSY | 1 | ||
| 14-1 | 31M8-10473GY | Клапан обратный | 1 | ||
| 14-1 | 31M9-11470 | Трубка в сборе | 1 | ||
| 14-1 | 32M9-11470 | Трубка в сборе | 1 | ||
| 14-2 | 31M8-10780GY | фланцевые ва | 1 | ||
| 14-2 | 31M9-10780 | FLANGE ASSY | 1 | ||
| 14-3 | 31M5-52111 | Клапан обратный | 1 | ||
| 14-4 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14-5 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14-6 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 14-7 | S411-100006 | Шайба пружинная | 2 | ||
| 15 | P760-052015 | Рукав высокого давления (РВД) | 1 | ||
| 16 | P760-052016 | Рукав высокого давления (РВД) | 1 | ||
| 18 | 31M9-10230 | всасывающий шланг | 1 | ||
| 19 | 31M8-10310 | всасывающий шланг | 1 | ||
| 55 | 31EK-11130 | COUPLING-SCREW | 3 | ||
| 56 | 31M6-50860 | COUPLING-SCREW | 1 | ||
| 57 | 31M8-10661GY | Кронштейн трубы | 1 | ||
| 67 | S621-021001 | О кольцо | 1 | ||
| 72 | S631-045001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 73 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 74 | S572-460006 | Зажим | 12 | ||
| 74 | 31Q6-10810 | U-образный болт (скоба, П образный) / хомут / зажим | 12 | ||
| 75 | S572-630006 | Зажим | 4 | ||
| 75 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 76 | S572-750006 | Зажим | 4 | ||
| 76 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 8 | 31M8-10240GY | ва всасывающий трубопровод | 1 | ||
| 8 | 31M9-10241 | всасывающая труба | 1 | ||
| 80 | S037-102526 | Болт | 9 | ||
| 82 | S109-100606 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 83 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 84 | S411-100006 | Шайба пружинная | 8 | ||
| 85 | S411-120006 | Шайба пружинная | 4 | ||
| 87 | 31M9-10910 | Зажим | 1 | ||
| 9 | 31M9-12230 | обратке к югу в сборе | 1 | ||
| 9 | 31M9-12231 | обратке к югу в сборе | 1 | ||
| 9-1 | 31M9-10261 | Трубка в сборе | 1 | ||
| 9-1 | 31M9-10262 | Трубка в сборе | 1 | ||
| 9-2 | 31M5-52121 | Клапан обратный | 1 | ||
| 9-3 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 |
