WOOD GRAB HYD PIPING 2 экскаватора гусеничного Hyundai R60-9S

Код подсистемы:3510

Наименование:WOOD GRAB HYD PIPING 2

Версия:2013. 11.30 REV.13L

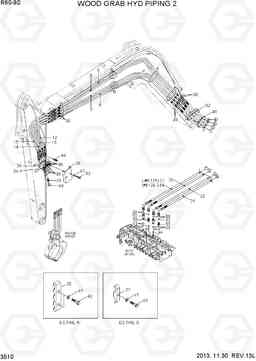

WOOD GRAB HYD PIPING 2 R60-9S

Поз.	Код	Наименование	Кол	Прим.
12	P913-065015	Шланг в сборе	1
13	P913-065016	Шланг в сборе	1
14	P913-065017	Шланг в сборе	1
15	P913-065018	Шланг в сборе	1
20	P930-065081	Шланг в сборе	1
20	32M9-14920	HOSE ASSY-ORFS,THD(0X90)	1
21	P930-065083	Шланг в сборе	2
21	32M9-14960	HOSE ASSY-ORFS,THD(0X90)	1
22	P930-065085	Шланг в сборе	1
22	32M9-14950	HOSE ASSY-ORFS,THD(0X90)	1
23	31M8-95410	Муфта женщина	4
24	31M9-95200	Терминал в сборе	1
24-1	31M8-95310	Соединитель	4
25	31M8-90670	Трубный зажим	3
27	31M6-65100	Зажим	2
30	X500-110015	Разъем	2
32	X511-108524	Соединитель	2
36	31M9-95260	покрытия защиты	1
36	31M9-95261	покрытия защиты	1
38	S621-012001	Кольцо уплотнительное (О-кольцо)	16
40	S631-014004	Кольцо уплотнительное (О-кольцо)	4
41	S631-018004	Кольцо уплотнительное (О-кольцо)	4
42	S017-100406	Болт с шестигранной головкой (под шестигранник)	6
43	S017-100456	Болт с шестигранной головкой (под шестигранник)	2
44	S037-102526	Болт	2
47	S411-100006	Шайба пружинная	10
48	31M8-95510	вилка резины	4
49	S551-050203	Зажим	10
52	P753-080010	защитную крышку шланг	1
53	S017-100656	Болт с шестигранной головкой (под шестигранник)	2
54	32M9-14910	HOSE ASSY-ORFS,THD(0X90)	1
6	31M8-90610GY	Трубка в сборе	1
6	31M9-90610	Трубка в сборе	1
7	31M8-90620GY	Трубка в сборе	1
7	31M9-90650	Трубка в сборе	1
8	31M8-90630GY	Трубка в сборе	1
8	31M9-90630	Трубка в сборе	1
9	31M8-90640GY	Трубка в сборе	1
9	31M9-90640	Трубка в сборе	1
