TRAVEL MOTOR(1/3, JMV-43) экскаватора гусеничного Hyundai R60-9S
TRAVEL MOTOR(1/3, JMV-43) экскаватора гусеничного Hyundai R60-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4230
Наименование:TRAVEL MOTOR(1/3, JMV-43)
Версия:2014. 7.31 REV.14G

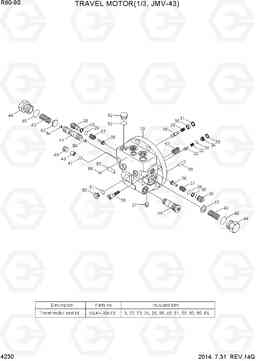

TRAVEL MOTOR(1/3, JMV-43) R60-9S
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
N | @ | NOT SUPPLIED PARTS | AR | ||
* | 31M8-40021GG | Гидромотор хода | 1 |
SEE 4240/4250
|
|
* | 31M8-40022GG | TRAVEL UNIT ASSY | 1 |
SEE 4240/4250
|
|
*-1 | XKAY-01861 | Гидромотор хода в сборе | 1 |
SEE4240 ITEM*-1
|
|
*-1 | XKAY-01861 | Гидромотор хода в сборе | 1 |
4240 ITEM *-1
|
|
*-1 | XKAY-02242 | Гидромотор хода (9 серия) | 1 |
4240 ITEM *-1
|
|
*-11 | XKAY-01991 | REAR COVER ASSY | 1 | ||
*-11 | XKAY-01991 | REAR COVER ASSY | 1 | ||
26 | XKAY-00361 | крышка багажного | 1 | ||
27 | XKAY-00198 | Пробка (заглушка) | 9 | ||
28 | XKAY-00362 | Золотник | 1 | ||
29 | XKAY-00363 | Пружина | 1 | ||
30 | XKAY-00364 | Стопор | 1 | ||
31 | XKAY-00365 | Кольцо стопорное | 1 | ||
32 | XKAY-00366 | CHECK | 1 | ||
33 | XKAY-00367 | Пружина | 1 | ||
34 | XKAY-00368 | SEAT | 1 | ||
35 | XKAY-00415 | Кольцо стопорное | 1 | ||
36 | XKAY-00369 | CHECK | 2 | ||
37 | XKAY-00370 | Пружина | 2 | ||
38 | XKAY-00371 | Пробка (заглушка) | 2 | ||
40 | XKAY-00205 | Кольцо | 2 | ||
40 | XKAY-02219 | Кольцо | 2 | ||
41 | XKAY-00372 | MAIN SPOOL KIT | 1 | ||
42 | XKAY-00374 | катушка | 2 | ||
43 | XKAY-00375 | Пружина | 2 | ||
44 | XKAY-00376 | Пробка (заглушка) | 2 | ||
46 | XKAY-00378 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
46 | XKAY-02220 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
47 | XKAY-00253 | мяч сталь | 1 | ||
48 | XKAY-00379 | проверка осанки | 1 | ||
49 | XKAY-00140 | Пробка (заглушка) | 1 | ||
50 | XKAY-00150 | Пробка (заглушка) | 2 | ||
52 | XKAY-00380 | Пробка (заглушка) | 1 | ||
52 | XKAY-00138 | Пробка (заглушка) | 1 | ||
54 | XKAY-00381 | Подшипник | 1 |
SEE 4240 ITEM54
|
|
54 | XKAY-00381 | Подшипник | 1 |
SEE 4240 ITEM54
|
|
55 | XKAY-00382 | Палец | 1 | ||
57 | XKAY-00620 | Пружина | 8 | ||
57 | XKAY-00620 | Пружина | 8 | ||
58 | XKAY-00385 | Болт барашек | 8 | ||
58 | XKAY-00136 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
84 | XKAY-00409 | ORIFICE | 2 | ||
87 | XKAY-00412 | табличка | 1 | ||
87 | XKAY-02230 | PLATE-NAME | 1 | ||
88 | XKAY-00277 | RIVET | 2 | ||
K | XKAY-00413 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K24 | XKAY-00359 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K39 | XKAY-00204 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K39 | XKAY-02216 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K53 | XKAY-00267 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K53 | XKAY-02222 | Кольцо уплотнительное (О-кольцо) | 1 | ||
N45 | XKAY-00377 | Кольцо уплотнительное (О-кольцо) | 2 | ||
N45 | XKAY-02218 | Кольцо уплотнительное (О-кольцо) | 2 | ||
N51 | XKAY-00256 | Кольцо уплотнительное (О-кольцо) | 2 | ||
N51 | XKAY-02221 | Кольцо уплотнительное (О-кольцо) | 2 |
