FUEL LINE экскаватора колесного Hyundai R55W-3
FUEL LINE экскаватора колесного Hyundai R55W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:0150
Наименование:FUEL LINE
Версия:

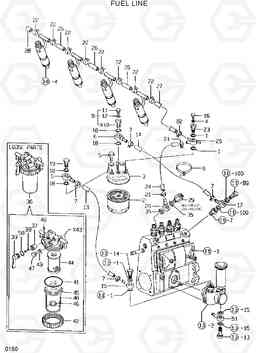

FUEL LINE R55W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 22190-140002 | Шайба | 2 | ||
| 10 | 103854-59201 | Болт шарнира | 1 | ||
| 11 | 124060-59380 | Пробка (заглушка) | 1 | ||
| 12 | 22190-060002 | Шайба | 1 | ||
| 13 | 129335-59090 | PIPE-FUEL | 1 | ||
| 14 | 129335-59090 | PIPE-FUEL | 1 | ||
| 15 | 119006-59910 | PIPE,JOINT | 1 | ||
| 16 | 26106-080102 | BOLT-PLATED | 1 | ||
| 17 | 121855-59880 | JOINT | 1 | ||
| 18 | 22190-120002 | Шайба | 4 | ||
| 19 | 23857-060000 | Болт шарнира | 1 | ||
| 2 | 119000-55600 | Фильтр топливный | 1 | ||
| 20 | 121855-59880 | JOINT | 1 | ||
| 21 | 124766-59050 | Зажим | 2 | ||
| 22 | 124066-59100 | Зажим | 9 | ||
| 23 | 129495-59300 | Болт шарнира | 1 | ||
| 24 | 105025-59560 | PIPE,FUEL OIL | 1 | ||
| 25 | 129980-59530 | JOINT-FUEL RETN PIPE | 1 | ||
| 26 | 121250-59550 | PIPE-FUEL | 3 | ||
| 27 | 129915-59120 | PIPE-FUEL RETURN | 1 | ||
| 28 | 129150-59580 | CAP | 1 | ||
| 29 | 128300-59910 | VALVE ASSY-OVER FLOW | 1 | ||
| 3 | 129470-55610 | Корпус фильтра топливного | 1 | ||
| 30 | 127610-39350 | Тарелка клапана | 1 | ||
| 31 | 128300-59920 | BODY | 1 | ||
| 32 | 124070-66580 | Пружина | 1 | ||
| 33 | 128300-59930 | Клапан | 1 | ||
| 34 | 23414-100000 | GASKET-ROUND | 1 | ||
| 35 | 22190-140002 | Шайба | 1 | ||
| 36 | 129335-55700 | Сепаратор влагоотделителя | 1 | ||
| 37 | 104200-55321 | VALVE-TAPER | 1 | ||
| 38 | 104200-55330 | SPRING-TAPER VALVE | 1 | ||
| 39 | 104200-55341 | HANDLE-COCK | 1 | ||
| 4 | 23414-080000 | GASKET-ROUND | 1 | ||
| 40 | 124064-55510 | BOWL-FUEL STRAINER | 1 | ||
| 41 | 102103-55520 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 42 | 110250-55610 | Кольцо | 1 | ||
| 43 | 129335-55730 | BODY-STRAINER | 1 | ||
| 44 | 171081-55910 | Пластина | 1 | ||
| 45 | 121257-55720 | SPRING-SCREEN | 1 | ||
| 46 | 121257-55731 | FLOAT | 1 | ||
| 47 | 101720-55750 | Пробка (заглушка) | 2 | ||
| 48 | 104200-55750 | Болт | 1 | ||
| 49 | 23418-060000 | GASKET-NYLON | 2 | ||
| 5 | 26106-100252 | Болт | 2 | ||
| 50 | 24311-240100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | 121855-59880 | JOINT | 1 | ||
| 6 | 101304-59020 | JOINT-PIPE | 2 | ||
| 7 | 124766-59050 | Зажим | 4 | ||
| 8 | 121855-59111 | CLAMP,PIPE | 2 | ||
| 9 | 103854-59191 | Болт барашек / заглушка и уплотнение | 1 |
