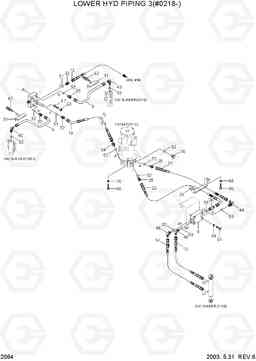

LOWER HYD PIPING 3(#0218-) экскаватора колесного Hyundai R55W-3

Код подсистемы:2064

Наименование:LOWER HYD PIPING 3(#0218-)

Версия:2003. 5.31 REV.6

LOWER HYD PIPING 3(#0218-) R55W-3

Поз.	Код	Наименование	Кол	Прим.
*	@	LOW HYD PIPING
12	P613-042018	HOSE ASSY-THD 0X45	1
13	P603-066010	HOSE ASSY-THD	1
14	P603-066015	HOSE ASSY-THD	1
16	P613-042028	HOSE ASSY-THD 0X45	1
22	P623-085017	Шланг в сборе	1
27	P601-085017	HOSE ASSY-THD	1
29	31M5-00960	STRAP	1
31	31M5-03131	Крышка	2
32	P010-110002	Соединитель	2
33	P010-110003	Соединитель	2
34	P010-110013	Соединитель	1
35	P010-110014	Соединитель	2
36	P101-108084	CONNECTOR-LONG	1
4	31M6-03010	замок клапан	1
43	P020-110002	Колено 90	2
44	P020-110003	Колено 90	1
45	31M5-03021	ELBOW 90	1
46	P020-110014	Колено 90	1
51	S631-011004	Кольцо уплотнительное (О-кольцо)	2
52	S631-014004	Кольцо уплотнительное (О-кольцо)	7
52	S631-014004	Кольцо уплотнительное (О-кольцо)	8
53	S631-018004	Кольцо уплотнительное (О-кольцо)	4
60	S017-100152	Болт с шестигранной головкой (под шестигранник)	2
61	S017-100652	Болт с шестигранной головкой (под шестигранник)	3
62	S037-123022	Болт	4
63	S109-080856	Болт с шестигранной головкой (под шестигранник)	2
66	S017-160452	Болт с шестигранной головкой (под шестигранник)	4
67	S411-080002	Шайба пружинная	2
68	S411-100002	Шайба пружинная	5
70	S411-160002	Шайба пружинная	4
78	P220-110103	Заглушка	1
8	31M5-00701	Трубка	1
9	31M5-00711	Трубка	1
N5	31EA-00090	DOUBLE P/CHK VALVE	1
