Гидрораспределитель (главный управляющий клапан) (-#0033) экскаватора колесного Hyundai R55W-3
Гидрораспределитель (главный управляющий клапан) (-#0033) экскаватора колесного Hyundai R55W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2080
Наименование:MAIN CONTROL VALVE(-#0033)
Версия:2000. 9.15 REV.1

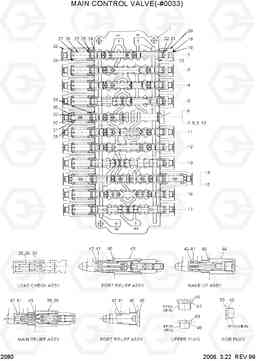

MAIN CONTROL VALVE(-#0033) R55W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31M5-00021 | Гидрораспределитель (главный управляющий клапан) | 1 | ||
| 1 | 3501-732 | Картер (корпус) | 1 | ||
| 10 | 8072-065 | Болт с шестигранной головкой (под шестигранник) | 44 | ||
| 11 | 3510-568 | PLUNGER ASSY | 1 |
BOOM
|
|
| 12 | 3510-735 | PLUNGER ASSY | 1 |
BUCKET
|
|
| 13 | 3510-564 | PLUNGER ASSY | 1 |
TRAVE-1
|
|
| 14 | 3510-574 | Золотник | 1 | ||
| 15 | 3510-737 | Золотник | 1 | ||
| 16 | 3510-630 | PLUNGER ASSY | 1 |
SW
|
|
| 17 | 3510-736 | PLUNGER ASSY | 1 |
DOZER BLADE
|
|
| 18 | 0824-051 | CAP | 2 | ||
| 19 | 8202-009 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 2 | 3510-732 | PLUNGER ASSY | 1 |
OPTION
|
|
| 20 | 3503-193 | Крышка | 9 | ||
| 21 | 3526-457 | CAP PLATE | 9 | ||
| 22 | 8201-008 | Кольцо уплотнительное (О-кольцо) | 18 | ||
| 23 | 0201-022 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 24 | 0201-024 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 25 | 3531-111 | GUIDE SPRING | 9 | ||
| 26 | 3526-455 | CAP PLATE | 9 | ||
| 27 | 3597-208 | Вставка | 9 | ||
| 28 | 3503-192 | Крышка | 12 | ||
| 29 | 3590-375 | Пружина | 11 | ||
| 3 | 3510-733 | PLUNGER ASSY | 1 |
ARM
|
|
| 30 | 0619-019 | LOCK NUT | 3 | ||
| 31 | 3597-210 | Вставка | 3 | ||
| 32 | 3597-211 | Вставка | 3 | ||
| 33 | 3526-460 | CAP PLATE | 3 | ||
| 34 | 3531-113 | GUIDE SPRING | 3 | ||
| 35 | 3590-379 | Пружина | 1 | ||
| 36 | 3590-376 | Пружина | 14 | ||
| 37 | 3513-232 | CHECK | 15 | ||
| 38 | 3537-284-210-50 | Клапан главный предохранительный (разгрузочный, сброса давления) | 2 | ||
| 39 | 3537-284-170-40 | Клапан главный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 4 | 3510-566 | PLUNGER ASSY | 1 |
SWIVEL
|
|
| 40 | 8201-011 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| 41 | 0859-243 | BACK UP RING | 13 | ||
| 42 | 8202-008 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| 43 | 3537-292-230-20 | PORT RELIFE VALVE | 6 | ||
| 44 | 3537-261 | MAKE UP VALVE | 3 | ||
| 45 | 3526-454 | Пробка (заглушка) | 1 | ||
| 46 | 0824-053 | CAP | 3 | ||
| 47 | 8202-014 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 48 | 0824-052 | CAP | 4 | ||
| 49 | 8202-011 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 5 | 3510-734 | PLUNGER ASSY | 1 |
TRAVEL-2
|
|
| 50 | 3526-461 | CAP | 3 | ||
| 51 | 3590-528 | Пружина | 1 | ||
| 6 | 3510-573 | Золотник | 1 | ||
| 7 | 3526-541 | Пробка (заглушка) | 1 | ||
| 8 | 0809-207 | Кольцо стопорное | 1 | ||
| 9 | 3505-056 | Тарелка клапана | 1 |
