Установка трансмиссии (силовой передачи) экскаватора колесного Hyundai R55W-3
Установка трансмиссии (силовой передачи) экскаватора колесного Hyundai R55W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:POWER TRAIN MOUNTING
Версия:2004.11.30 REV.7

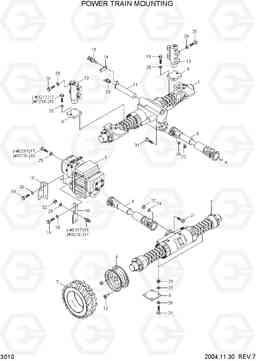

POWER TRAIN MOUNTING R55W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | AXLE-FRONT | 1 |
SEE 3020-4
|
|
| 10 | 81M5-00101 | BRACKET-LH | 1 | ||
| 10 | 81M5-00102 | BRACKET-LH | 1 | ||
| 11 | 81M5-00110 | Палец | 1 | ||
| 11 | 81M5-00111 | Палец | 1 | ||
| 12 | 81S1-4004 | клапан обод | 4 | ||
| 13 | @ | OSCILLATING CYLINDER | 2 |
SEE 3050
|
|
| 14 | 81EC-0015 | Пластина | 1 | ||
| 14 | 81M6-00150 | Пластина | 1 | ||
| 15 | S037-102522 | Болт | 2 | ||
| 16 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 17 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 17 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 18 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 19 | S017-140302 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 2 | @ | AXLE-REAR | 1 |
SEE 3030-3
|
|
| 20 | S017-160602 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 21 | S017-162002 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S206-101002 | Гайка | 32 | ||
| 23 | S205-161002 | Гайка | 16 | ||
| 24 | S411-100002 | Шайба пружинная | 34 | ||
| 25 | S411-120002 | Шайба пружинная | 14 | ||
| 26 | S411-140002 | Шайба пружинная | 8 | ||
| 27 | S411-160002 | Шайба пружинная | 8 | ||
| 28 | S441-160004 | Шайба | 16 | ||
| 29 | S652-810002 | Масленка | 1 | ||
| 29 | S651-810002 | Масленка | 1 | ||
| 3 | @ | TRANSFER BOX | 1 |
SEE 3040
|
|
| 30 | 81M5-00201 | BRACKET-RH FR | 1 | ||
| 30 | 81M5-00202 | BRACKET-RH FR | 1 | ||
| 31 | S018-100302 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 32 | S205-121002 | Гайка | 4 | ||
| 33 | S017-120452 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 4 | 81M5-00040 | Диск колесный (обод колеса) | 4 | ||
| 4 | 81M5-00041 | Диск колесный (обод колеса) | 4 | ||
| 5 | 81M6-10010 | Вал карданный | 1 | ||
| 5 | 81M6-10011 | Вал карданный | 1 |
SEE 3060
|
|
| 6 | 81M6-10020 | Вал карданный | 1 | ||
| 6 | 81M6-10021 | Вал карданный | 1 |
SEE 3060
|
|
| 7 | 81M5-00070 | шинах (12x16.5 12PR) | 4 | ||
| 8 | 81M5-00080 | Опора | 2 | ||
| 8 | 81M5-00081 | Опора | 2 | ||
| 9 | 81M5-00090 | Пластина | 2 | ||
| 9 | 81M5-00091 | Пластина | 2 |
