UPPER HYDRAULIC PIPING 1 экскаватора колесного Hyundai R55W-9

Код подсистемы:3040

Наименование:UPPER HYDRAULIC PIPING 1

Версия:2014. 1.31 REV.14A

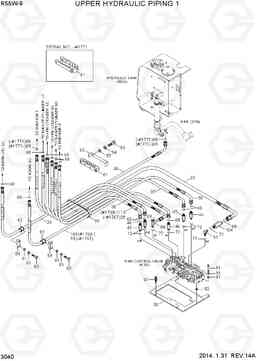

UPPER HYDRAULIC PIPING 1 R55W-9

Поз.	Код	Наименование	Кол	Прим.
104	X511-108547	Соединитель	1
109	32M9-11820	Шланг в сборе	1
110	32M9-11860	Шланг в сборе	1
23	31M9-11760	Шланг в сборе	1
33	31M9-11810	Шланг в сборе	2
33	32M9-11810	Шланг в сборе	1
35	31M9-11830	Шланг в сборе	2
35	32M9-11850	Шланг в сборе	1
36	31M9-11840	Шланг в сборе	1
36	31M9-12840	Шланг в сборе	1
37	31M9-11870	Шланг в сборе	1
37	31M9-12870	Шланг в сборе	1
37	32M9-12810	Шланг в сборе	1
38	31M9-11880	Шланг в сборе	1
38	31M9-12880	Шланг в сборе	1
38	32M9-12840	Шланг в сборе	1
44	X511-108533	Разъем ORFS, долго	1
45	X511-108535	Соединитель	2
46	X511-108534	Соединитель	2
51	31M8-10440	Колено 90	1
54	X820-085353	Тройник	1
58	31M8-10522GG	Кронштейн гидрораспределителя	1
59	31M9-10460	Зажим	2
61	31M9-10380	зажим резины	1
61	31M9-10381	CLAMP-RUBBER	1
62	31M9-10470	Уплотнительная втулка	2
63	31M9-10410	Пластина	1
68	S621-014001	Кольцо уплотнительное (О-кольцо)	14
68	S621-014001	Кольцо уплотнительное (О-кольцо)	12
69	S621-018001	О кольцо	2
69	S621-018001	О кольцо	4
72	S631-018004	Кольцо уплотнительное (О-кольцо)	8
80	S015-080456	Болт с шестигранной головкой (под шестигранник)	4
81	S015-080856	Болт с шестигранной головкой (под шестигранник)	4
83	S017-100656	Болт с шестигранной головкой (под шестигранник)	2
87	S037-123526	Болт	4
91	S403-08200B	Плоская шайба	8
92	S403-10200B	Плоская шайба	6
93	S411-080006	Шайба пружинная	8
94	S411-100006	Шайба пружинная	2
99	S551-050203	Зажим	10
