Основной контрольный клапан (1/4 поворота стрелы) экскаватора колесного Hyundai R55W-9
Основной контрольный клапан (1/4 поворота стрелы) экскаватора колесного Hyundai R55W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4150
Наименование:MAIN CONTROL VALVE(1/4, BOOM SWING)
Версия:2014. 10.31 REV.14K

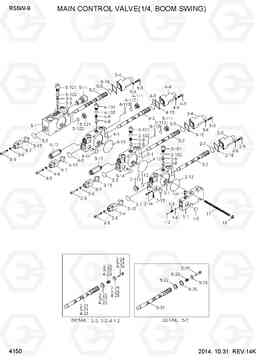

MAIN CONTROL VALVE(1/4, BOOM SWING) R55W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31M9-15150 | Гидрораспределитель (главный управляющий клапан) | 1 |
STD
|
|
| * | 31M9-15160 | Гидрораспределитель (главный управляющий клапан) | 1 |
OPT
|
|
| 1 | XKCG-00318 | AI PORT COVER ASSY | 1 | ||
| 1-1 | XKCG-00319 | COVER-AUTOIDLE | 1 | ||
| 1-2 | XKCG-00567 | ORIFICE, Ø0.4 | 1 | ||
| 1-3 | XKCG-00044 | Фильтр типа монеты | 1 | ||
| 1-4 | XKCG-00050 | плагин конус | 1 | ||
| 1-5 | XKCG-00097 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-6 | XKCG-00566 | O-RING, 1QP3 | 1 | ||
| 17 | XKCG-00211 | Стяжной соединительный болт | 4 |
OPT ONLY
|
|
| 17 | XKCG-00212 | Стяжной соединительный болт | 4 |
STD ONLY
|
|
| 18 | XKCG-00201 | Гайка | 4 | ||
| 2 | XKCG-00122 | раздел сборе качели | 1 |
SWING
|
|
| 2-1 | XKCG-00127 | рабочий блок (SE) | 1 | ||
| 2-10 | XKCG-00092 | вилка в сборе | 1 | ||
| 2-101 | XKCG-00104 | plug1 проверить M14 | 1 | ||
| 2-102 | XKCG-00103 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2-11 | XKCG-00125 | вилка в сборе | 2 | ||
| 2-111 | XKCG-00123 | плагин PF3 / 8 | 1 | ||
| 2-112 | XKCG-00059 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2-12 | XKCG-00112 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2-13 | XKCG-00097 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2-14 | XKCG-00050 | плагин конус | 2 | ||
| 2-15 | XKCG-00111 | Прокладка | 2 | ||
| 2-2 | XKCG-00126 | катушки в сборе качели | 1 | ||
| 2-21 | XKCG-00124 | катушки качели | 1 | ||
| 2-22 | XKCG-00109 | пружины (р) | 1 | ||
| 2-23 | XKCG-00108 | Весной пилот | 1 | ||
| 2-24 | XKCG-00107 | Пространство болт (р) | 1 | ||
| 2-25 | XKCG-00106 | SPRING SEAT | 1 | ||
| 2-3 | XKCG-00118 | Пилот крышка | 1 | ||
| 2-4 | XKCG-00115 | Пилот крышка b1 | 1 | ||
| 2-5 | XKCG-00117 | Болт барашек | 4 | ||
| 2-7 | XKCG-00119 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 2-8 | XKCG-00090 | проверка тарелка | 1 | ||
| 2-9 | XKCG-00091 | Весной проверка | 1 | ||
| 3 | XKCG-00187 | раздел сборе бульдозер | 1 |
DOZER
|
|
| 3-1 | XKCG-00136 | рабочий блок (ad1) | 1 | ||
| 3-10 | XKCG-00092 | вилка в сборе | 1 | ||
| 3-101 | XKCG-00104 | plug1 проверить M14 | 1 | ||
| 3-102 | XKCG-00103 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-11 | XKCG-00113 | вилка в сборе | 1 | ||
| 3-111 | XKCG-00102 | Пробка (заглушка) | 1 | ||
| 3-112 | XKCG-00059 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-113 | XKCG-00101 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-12 | XKCG-00134 | ACV | 1 | ||
| 3-13 | XKCG-00112 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-14 | XKCG-00097 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-15 | XKCG-00111 | Прокладка | 2 | ||
| 3-2 | XKCG-00135 | катушки в сборе бульдозер | 1 | ||
| 3-21 | XKCG-00133 | катушки бульдозер | 1 | ||
| 3-22 | XKCG-00109 | пружины (р) | 1 | ||
| 3-23 | XKCG-00108 | Весной пилот | 1 | ||
| 3-24 | XKCG-00107 | Пространство болт (р) | 1 | ||
| 3-25 | XKCG-00106 | SPRING SEAT | 1 | ||
| 3-3 | XKCG-00119 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3-4 | XKCG-00118 | Пилот крышка | 1 | ||
| 3-5 | XKCG-00073 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3-7 | XKCG-00115 | Пилот крышка b1 | 1 | ||
| 3-8 | XKCG-00090 | проверка тарелка | 1 | ||
| 3-9 | XKCG-00091 | Весной проверка | 1 | ||
| 4 | XKCG-00216 | бум качели раздел Ass'y | 1 |
BOOMSWING
|
|
| 4-1 | XKCG-00136 | рабочий блок (ad1) | 1 | ||
| 4-10 | XKCG-00092 | вилка в сборе | 1 | ||
| 4-101 | XKCG-00104 | plug1 проверить M14 | 1 | ||
| 4-102 | XKCG-00103 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-11 | XKCG-00113 | вилка в сборе | 1 | ||
| 4-111 | XKCG-00102 | Пробка (заглушка) | 1 | ||
| 4-112 | XKCG-00059 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-113 | XKCG-00101 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-12 | XKCG-00134 | ACV | 1 | ||
| 4-13 | XKCG-00112 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-14 | XKCG-00097 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-15 | XKCG-00111 | Прокладка | 2 | ||
| 4-2 | XKCG-00218 | катушки в сборе б / с | 1 | ||
| 4-21 | XKCG-00217 | катушки boomswing | 1 | ||
| 4-22 | XKCG-00109 | пружины (р) | 1 | ||
| 4-23 | XKCG-00108 | Весной пилот | 1 | ||
| 4-24 | XKCG-00107 | Пространство болт (р) | 1 | ||
| 4-25 | XKCG-00106 | SPRING SEAT | 1 | ||
| 4-3 | XKCG-00119 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4-4 | XKCG-00118 | Пилот крышка | 1 | ||
| 4-5 | XKCG-00117 | Болт барашек | 4 | ||
| 4-6 | XKCG-00116 | Плоская шайба | 4 | ||
| 4-7 | XKCG-00115 | Пилот крышка b1 | 1 | ||
| 4-8 | XKCG-00090 | проверка тарелка | 1 | ||
| 4-9 | XKCG-00091 | Весной проверка | 1 | ||
| 5 | XKCG-00188 | участок на входе в сборе (P3) | 1 |
P3
|
|
| 5-1 | XKCG-00146 | рабочий блок (TA) | 1 | ||
| 5-10 | XKCG-00142 | plug1 в сборе | 2 | ||
| 5-102 | XKCG-00103 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5-11 | XKCG-00141 | Клапан главный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 5-11 | XKCG-00588 | Клапан главный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 5-12 | XKCG-00140 | крышка pf1 / 4 вилка в сборе | 1 | ||
| 5-122 | XKCG-00103 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5-15 | XKCG-00111 | Прокладка | 2 | ||
| 5-2 | XKCG-00145 | Селектор в сборе катушки | 1 |
SELECTOR
|
|
| 5-21 | XKCG-00139 | Селектор катушки | 1 | ||
| 5-22 | XKCG-00109 | пружины (р) | 1 | ||
| 5-23 | XKCG-00108 | Весной пилот | 1 | ||
| 5-24 | XKCG-00107 | Пространство болт (р) | 1 | ||
| 5-25 | XKCG-00106 | SPRING SEAT | 1 | ||
| 5-26 | XKCG-00105 | Весной прокладка | 2 | ||
| 5-3 | XKCG-00119 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5-4 | XKCG-00118 | Пилот крышка | 1 | ||
| 5-5 | XKCG-00117 | Болт барашек | 4 | ||
| 5-6 | XKCG-00116 | Плоская шайба | 4 | ||
| 5-7 | XKCG-00115 | Пилот крышка b1 | 1 | ||
| 5-8 | XKCG-00144 | проверка тарелка | 2 | ||
| 5-9 | XKCG-00143 | Весной проверка | 2 | ||
| N1 | XKCG-00096 | ай крышка | 1 | ||
| N2-6 | XKCG-00116 | Плоская шайба | 4 | ||
| N3-6 | XKCG-00116 | Плоская шайба | 4 | ||
| N5-101 | XKCG-00137 | plug1 проверить, M14 | 1 | ||
| N5-121 | XKCG-00138 | крышка pf1 / 4 вилки | 1 |
