REMOTE CONTROL LEVER (TYPE 3) экскаватора колесного Hyundai R55W-9A
REMOTE CONTROL LEVER (TYPE 3) экскаватора колесного Hyundai R55W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4317
Наименование:REMOTE CONTROL LEVER (TYPE 3)
Версия:2014. 6.30 REV.14F

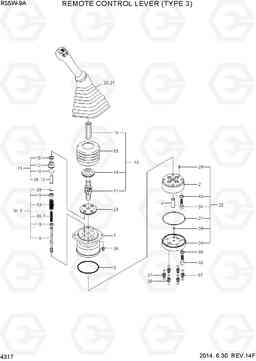

REMOTE CONTROL LEVER (TYPE 3) R55W-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31MA-20070 | RCV LEVER-LH | 1 |
W/MODUL,19DEG
|
|
| * | 31MA-20080 | Джойстик управления правый | 1 |
W/MODUL,19DEG
|
|
| 1 | XKDB-00053 | Картер (корпус) | 1 | ||
| 10 | XKDB-00023 | Пружина | 4 |
PORT 1,3
|
|
| 11 | XKDB-00037 | PLUG ASSY | 2 |
PORT 1,3
|
|
| 11 | XKDB-00049 | PLUG ASSY | 2 |
PORT 2,4
|
|
| 12 | XKDB-00020 | Пробка (заглушка) | 2 |
PORT 1,3
|
|
| 12 | XKDB-00020 | Пробка (заглушка) | 2 |
PORT 2,4
|
|
| 13 | XKDB-00019 | Штанга толкателя | 2 |
PORT 1,3
|
|
| 14 | XKDB-00012 | Кольцо уплотнительное (О-кольцо) | 2 |
PORT 1,3
|
|
| 14 | XKDB-00012 | Кольцо уплотнительное (О-кольцо) | 2 |
PORT 2,4
|
|
| 15 | XKDB-00014 | U-PACKING | 2 |
PORT 1,3
|
|
| 15 | XKDB-00014 | U-PACKING | 2 |
PORT 2,4
|
|
| 16 | XKDB-00038 | JOINT SUB ASSY | 1 | ||
| 17 | XKDB-00018 | JOINT | 1 | ||
| 18 | XKDB-00017 | DISK | 1 | ||
| 19 | XKDB-00074 | ADJUST NUT | 1 | ||
| 2 | XKDB-00027 | CASE | 1 | ||
| 20 | 31QA-22013 | HANDLE KIT-LH | 1 | ||
| 21 | 31QA-22023 | HANDLE KIT-RH | 1 | ||
| 23 | XKDB-00013 | Пластина | 1 | ||
| 24 | XKDB-00009 | Втулка | 1 | ||
| 25 | XKDB-00041 | PLATE ASY-PORT | 1 | ||
| 26 | XKDB-00029 | PLATE-PORT | 1 | ||
| 27 | XKDB-00010 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | XKDB-00003 | PIN-SPING | 1 | ||
| 29 | XKDB-00006 | Палец | 2 | ||
| 3 | XKDB-00026 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 30 | XKDB-00005 | Шайба | 2 | ||
| 31 | XKDB-00057 | Болт | 2 | ||
| 32 | XKDB-00058 | Болт | 2 | ||
| 33 | XKDB-00001 | BOOT | 1 | ||
| 34 | XKDB-00073 | SPOOL ASSY | 2 |
PORT 2,4
|
|
| 35 | XKDB-00050 | Штанга толкателя | 2 |
PORT 2,4
|
|
| 36 | XKDB-00072 | Пружина | 2 |
PORT 2,4
|
|
| 37 | XKDB-00045 | Разъем | 5 | ||
| 38 | XKDB-00054 | FILLET-LAST GUARD | 1 | ||
| 39 | XKDB-00056 | WASHER-HALF | 4 |
PORT 1,3
|
|
| 39 | XKDB-00056 | WASHER-HALF | 4 |
PORT 2,4
|
|
| 4 | XKDB-00011 | Втулка | 1 | ||
| 40 | XKDB-00071 | Шайба пружинная | 2 | ||
| 5 | XKDB-00076 | SPOOL ASSY | 2 |
PORT 1,3
|
|
| 6 | XKDB-00045 | Разъем | 2 |
PORT 1,3
|
|
| 6 | XKDB-00045 | Разъем | 2 |
PORT 2,4
|
|
| 7 | XKDB-00075 | Пружина | 2 |
PORT 1,3
|
|
| 8 | XKDB-00025 | Шайба | 2 |
PORT 1,3
|
|
| 8 | XKDB-00025 | Шайба | 2 |
PORT 2,4
|
|
| 9 | XKDB-00054 | FILLET-LAST GUARD | 2 |
PORT 1,3
|
|
| 9 | XKDB-00054 | FILLET-LAST GUARD | 2 |
PORT 2,4
|
