BRAKE VALVE экскаватора колесного Hyundai R55W-9A
BRAKE VALVE экскаватора колесного Hyundai R55W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4350
Наименование:BRAKE VALVE
Версия:

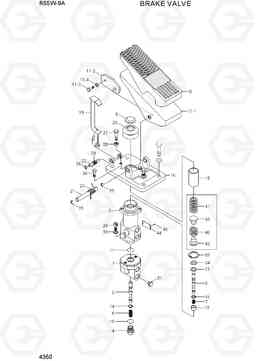

BRAKE VALVE R55W-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31EE-30112 | Кран тормозной в сборе | 1 |
DANA
|
|
| * | 31EE-30210 | Кран тормозной в сборе | 1 |
MS
|
|
| 1 | YUBS-00124 | опускания кузова | 1 | ||
| 10 | XKAY-00818 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | XKAK-00010 | GUIDE | 1 | ||
| 15 | S731-025030 | Втулка | 1 | ||
| 16 | XKAK-00011 | Педаль пластины | 1 | ||
| 17 | XKAK-00012 | Педаль в сборе | 1 | ||
| 17-1 | XKAK-00013 | PEDAL | 1 | ||
| 17-3 | S017-080202 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | XKAK-00015 | Крышка педали | 1 | ||
| 19 | XKAK-00025 | LATCH | 1 | ||
| 2 | XKAK-00002 | Тело верхняя | 1 | ||
| 20 | XKAK-00016 | BELLOWS | 1 | ||
| 21 | XKAK-00031 | контактный 1 замок | 1 | ||
| 22 | XKAK-00026 | контактный 2 замок | 1 | ||
| 23 | XKAK-00018 | Весной 1 | 1 | ||
| 24 | XKAK-00027 | пружина 2 | 1 | ||
| 25 | S601-012004 | Кольцо | 2 | ||
| 26 | P560-050002 | Зажим | 2 | ||
| 27 | S017-080252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S207-081002 | Гайка | 2 | ||
| 29 | S107-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | XKAK-00021 | Золотник | 2 | ||
| 30 | XKCF-00240 | Шайба пружинная | 4 | ||
| 35 | S602-026004 | Кольцо | 1 | ||
| 36 | S017-080252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4 | XKAK-00004 | Пробка (заглушка) | 1 | ||
| 40 | XKAK-00075 | Весной 1 главный | 1 | ||
| 41 | XKAK-00032 | Весной 1 главный | 1 | ||
| 41 | XKAK-00073 | Весной 1 главный | 1 |
MS
|
|
| 42 | XKAK-00009 | стопорная пружина | 1 | ||
| 43 | XKAK-00019 | фиксатор 2 пружины | 1 | ||
| 44 | XKAK-00051 | NAME PLATE | 1 | ||
| 45 | @ | DRIVE SCREW | 1 | ||
| 6 | XKAK-00006 | SPRING-LOWER | 1 | ||
| 7 | XKAK-00007 | SPRING-UPPER | 1 | ||
| K | XKAK-00078 | фиксирующая пластина + держатель комплект | 1 | ||
| K17-2 | XKAK-00076 | плита замок | 1 | ||
| K5 | XKAK-00077 | HOLDER | 1 | ||
| N11 | @ | O-RING | 1 | ||
| N12 | @ | SEAL-OIL | 1 | ||
| N14 | @ | RING-RETAINING | 2 | ||
| N17-4 | @ | WASHER-PLATE | 1 | ||
| N31 | @ | PLUG | 7 | ||
| N34 | @ | WASHER-PLATE | 1 |
