Каталог запчастей
-
Hyundai
-
R60W-9S
- AIR CON & HEATER UNIT
AIR CON & HEATER UNIT экскаватора колесного Hyundai R60W-9S
AIR CON & HEATER UNIT экскаватора колесного Hyundai R60W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1110
Наименование:AIR CON & HEATER UNIT
Версия:2014. 7.31 REV.14G

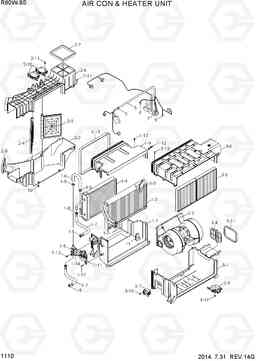

AIR CON & HEATER UNIT R60W-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 11M9-90013 | HVAC блок (климатической и тепловой энергии) | 1 | ||
| 1 | XKAN-00041 | HTR-испарителя блок | 1 |
SEE 1100
|
|
| 1-1 | XKAN-00001 | HTR испарителя случае ниже, | 1 | ||
| 1-11 | XKAN-00011 | м / акт в сборе ж / клапана | 1 | ||
| 1-12 | XKAN-00012 | винт высокую LWR | 13 | ||
| 1-13 | XKAN-00013 | Держатель провода | 1 | ||
| 1-14 | XKAN-00014 | Температура стержень | 1 | ||
| 1-15 | XKAN-00015 | печать испарителя и Htr HVAC | 1 | ||
| 1-2 | XKAN-00002 | испарителя ядро в сборе | 1 | ||
| 1-2-1 | XKAN-00003 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-3 | XKAN-00004 | THERMISTOR | 1 | ||
| 1-4 | XKAN-00005 | HTR ядро в сборе | 1 | ||
| 1-5 | XKAN-00006 | клапан в сборе воды | 1 | ||
| 1-6 | XKAN-00007 | WATER HOSE | 1 | ||
| 1-7 | XKAN-00008 | водяной шланг в из | 2 | ||
| 1-8 | XKAN-00049 | хомут воды | 6 | ||
| 1-9 | XKAN-00010 | Дело верхняя HTR-испарителя | 1 | ||
| 10 | XKAN-00012 | винт высокую LWR | 8 | ||
| 11 | XKAN-00037 | Крышка испарителя | 1 | ||
| 2 | XKAN-00016 | Распределительное устройство 12v | 1 | ||
| 2-10 | XKAN-00023 | м / акт в сборе ж / клапана | 2 | ||
| 2-11 | XKAN-00012 | винт высокую LWR | 15 | ||
| 2-2 | XKAN-00017 | дистрибьютор ниже | 1 | ||
| 2-6 | XKAN-00020 | дистрибьютор верхняя | 1 | ||
| 3 | XKAN-00025 | BLW и потребление единицы 12v | 1 | ||
| 3-1 | XKAN-00026 | потребление случай ниже | 1 | ||
| 3-10 | XKAN-00012 | винт высокую LWR | 12 | ||
| 3-11 | XKAN-00033 | печать забора свежего | 1 | ||
| 3-3 | XKAN-00027 | вентилятор блока 12v | 1 | ||
| 3-3-1 | XKAN-00028 | Мотор отопителя и вентилятор в сборе (12 В) | 1 |
NOT SHOWN
|
|
| 3-4 | XKAN-00029 | Дверь потребление в сборе | 1 | ||
| 3-5 | XKAN-00030 | Фильтр | 2 | ||
| 3-6 | XKAN-00031 | потребление случай верхняя | 1 | ||
| 3-7 | XKAN-00050 | Транзистор в сборе | 1 | ||
| 3-9 | XKAN-00039 | Режим м / акт в сборе (потребление) | 1 |
INTAKE
|
|
| 5 | XKAN-00034 | реле | 1 | ||
| 7 | XKAN-00035 | Реле | 1 | ||
| 8 | XKAN-00040 | SENSOR | 1 | ||
| 9 | XKAN-00051 | кабельный зажим | 1 | ||
| N2-3 | XKAN-00018 | Дверь в сборе отверстие | 1 | ||
| N2-4 | XKAN-00019 | Дверь в сборе ноги и четкости | 1 | ||
| N2-7 | XKAN-00021 | печать выходное отверстие | 1 | ||
| N2-8 | XKAN-00022 | печать четкости выход | 1 |
