AIRCON & HEATER MOUNTING экскаватора колесного Hyundai R55W-7
AIRCON & HEATER MOUNTING экскаватора колесного Hyundai R55W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1100
Наименование:AIRCON & HEATER MOUNTING
Версия:2007. 7.31 REV.7G

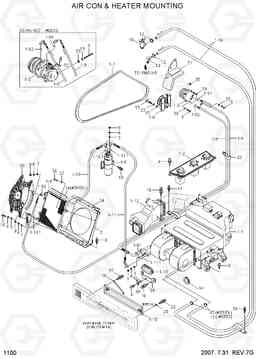

AIRCON & HEATER MOUNTING R55W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11M8-90011 | AIR CON & HEATER ASSY | 1 | ||
| 1 | 11M8-90012 | AIR CON & HEATER ASSY | 1 | ||
| 1 | 11M8-90013 | AIR CON & HEATER ASSY | 1 | ||
| 1-1 | 11M8-90100 | AIR CON & HEATER UNIT | 1 |
SEE 1110
|
|
| 1-10 | 11M8-90280 | HOSE-LIQUID(A) | 1 | ||
| 1-101 | 11M8-90940 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-11 | 11M8-90290 | HOSE-LIQUID(B) | 1 | ||
| 1-111 | 11M8-90950 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-12 | 11M8-90130 | DISTRIBUTOR | 1 | ||
| 1-13 | 11M8-90180 | Уплотнительная втулка | 1 | ||
| 1-14 | 11M8-90190 | Уплотнительная втулка | 1 | ||
| 1-15 | 11M8-90170 | FILTER-CIRCULATE | 1 | ||
| 1-15 | 11M8-90171 | FILTER-CIRCULATE | 1 | ||
| 1-16 | 11M8-90320 | HOSE-HEATER | 2 | ||
| 1-2 | 11M8-90110 | CONTROLLER | 1 | ||
| 1-3 | 11M8-90970 | Компрессор | 1 | ||
| 1-4 | 11M8-90370 | CONDENSER ASSY | 1 | ||
| 1-5 | 11M8-90160 | DRYER-RECEIVER | 1 | ||
| 1-6 | 11M8-90240 | PULLEY-TENSION | 1 | ||
| 1-7 | 11M8-90250 | Ремень клиновой (приводной) | 1 | ||
| 1-7 | 11M8-90410 | Ремень клиновой (приводной) | 1 | ||
| 1-8 | 11M8-90260 | HOSE-SUCTION | 1 | ||
| 1-8 | 11M8-90980 | HOSE-SUCTION | 1 | ||
| 1-81 | 11M8-90810 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-82 | 11M8-90930 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-9 | 11M8-90270 | HOSE-DISCHARGE | 1 | ||
| 1-9 | 11M8-90990 | HOSE-DISCHARGE | 1 | ||
| 1-91 | 11M8-90920 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-92 | 11M8-90950 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | S037-102022 | Болт | 1 | ||
| 12 | S572-220006 | Зажим | 4 | ||
| 12 | S572-220006 | Зажим | 2 | ||
| 13 | 21M6-56031 | ELBOW | 1 | ||
| 14 | S015-060302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 14 | S015-060202 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 15 | S017-080502 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 15 | S017-080552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | E127-3136 | Клапан отсечки | 1 | ||
| 17 | 31E7-0311 | Зажим | 2 | ||
| 18 | S035-061522 | Болт | 4 | ||
| 19 | S411-080002 | Шайба пружинная | 8 | ||
| 2 | 11M8-90224 | BRACKET-CONDENSER | 1 | ||
| 2 | 11M8-90225 | BRACKET-CONDENSER | 1 | ||
| 20 | S403-081002 | Плоская шайба | 4 | ||
| 20 | S403-101002 | Плоская шайба | 5 | ||
| 21 | 11M8-90230 | Крышка | 1 | ||
| 21 | 11M8-90400 | Крышка | 1 | ||
| 22 | S131-051026 | SCREW-W/WASHER | 4 | ||
| 23 | 11M8-90420 | SPONGE | 1 | ||
| 24 | S772-005300 | Уплотнитель | 1 | ||
| 24 | S772-005200 | Уплотнитель | 1 | ||
| 25 | 11M8-90340 | BRACKET-FILTER | 1 | ||
| 26 | 11M8-90350 | BRACKET-FILTER | 1 | ||
| 27 | S441-080002 | Шайба | 6 | ||
| 28 | 11M8-90620 | Вентилятор и кожух в сборе | 1 | ||
| 29 | 11M8-90380 | CLAMP-LOWER | 1 | ||
| 3 | S037-104052 | Болт | 5 | ||
| 30 | 11M8-90390 | CLAMP-UPPER | 1 | ||
| 31 | S035-082526 | Болт | 1 | ||
| 32 | 31E7-0314 | Зажим | 1 | ||
| 33 | S035-083526 | Болт | 1 | ||
| 34 | S109-100456 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 35 | S201-101002 | Гайка | 1 | ||
| 36 | S015-080352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S015-080252 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | S131-051546 | SCREW-W/WASHER | 4 | ||
| 42 | S520-020000 | Зажим | 2 | ||
| 5 | S109-080956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | S018-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S411-060002 | Шайба пружинная | 10 | ||
| 7 | S403-061002 | Плоская шайба | 10 | ||
| 8 | S037-123522 | Болт | 4 | ||
| 9 | S201-060002 | Гайка | 10 | ||
| N1-3 | 11M8-90210 | Компрессор | 1 |
