QUICK CLAMP ASSY(CLOSE TYPE) экскаватора колесного Hyundai R55W-7
QUICK CLAMP ASSY(CLOSE TYPE) экскаватора колесного Hyundai R55W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4510
Наименование:QUICK CLAMP ASSY(CLOSE TYPE)
Версия:2014. 7.31 REV.14G

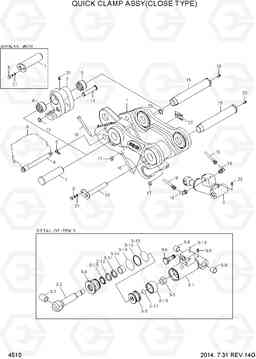

QUICK CLAMP ASSY(CLOSE TYPE) R55W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31M8-75020 | QUICK CLAMP ASSY | 1 |
CLOSED TYPE
|
|
| 1 | XKBN-00039 | BODY ASSY | 1 | ||
| 1 | XKBN-00363 | BODY ASSY | 1 | ||
| 1 | XKBN-00611 | BODY ASSY | 1 | ||
| 10 | XKBN-00048 | PIN-FRAME | 1 | ||
| 11 | XKBN-00049 | Палец гидроцилиндра | 1 | ||
| 11 | XKBN-00392 | Палец гидроцилиндра | 1 | ||
| 11 | XKBN-00610 | Палец гидроцилиндра | 1 | ||
| 12 | XKBN-00050 | Кольцо стопорное | 1 | ||
| 12 | XKBN-00336 | Кольцо стопорное | 1 | ||
| 15 | XKBN-00062 | контактный кронштейн | 2 | ||
| 16 | XKBN-00063 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | XKBN-00362 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | XKBN-00064 | Гайка | 4 | ||
| 18 | XKBN-00055 | шланг в сборе 0x0 | 2 | ||
| 19 | XKBN-00056 | Колено 90 | 2 | ||
| 2 | XKBN-00040 | HITCH ASSY | 1 | ||
| 2 | XKBN-00608 | HITCH ASSY | 1 | ||
| 20 | XKBN-00009 | Масленка | 4 | ||
| 21 | XKBN-00065 | Шайба пружинная | 2 | ||
| 21 | XKBN-00065 | Шайба пружинная | 1 | ||
| 22 | XKBN-00066 | Namer пластина | 1 | ||
| 23 | XKBN-00109 | Кольцо стопорное | 2 | ||
| 3 | XKBN-00041 | цилиндр Ass'y | 1 | ||
| 3 | XKBN-00356 | цилиндр Ass'y | 1 | ||
| 3 | XKBN-00542 | цилиндр Ass'y | 1 | ||
| 3 | XKBN-00609 | цилиндр Ass'y | 1 | ||
| 3-1 | XKBN-00057 | Трубка | 1 | ||
| 3-1 | XKBN-00546 | Гильза цилиндра атригера | 1 | ||
| 3-10 | XKBN-00029 | SEAL-COMPACT | 1 | ||
| 3-11 | XKBN-00030 | U-PACKING | 1 | ||
| 3-11 | XKBN-00550 | U-PACKING | 1 | ||
| 3-12 | XKBN-00031 | Кольцо | 1 | ||
| 3-13 | XKBN-00032 | Кольцо | 1 | ||
| 3-13 | XKBN-00549 | Кольцо | 1 | ||
| 3-14 | XKBN-00033 | Втулка | 1 | ||
| 3-14 | XKBN-00033 | Втулка | 1 | ||
| 3-15 | XKBN-00034 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-15 | XKBN-00034 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-16 | XKBN-00035 | Кольцо | 1 | ||
| 3-16 | XKBN-00035 | Кольцо | 1 | ||
| 3-17 | XKBN-00036 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-17 | XKBN-00036 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-18 | XKBN-00037 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-18 | XKBN-00037 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-19 | XKBN-00059 | PLUG-PT | 1 | ||
| 3-19 | XKBN-00059 | PLUG-PT | 1 | ||
| 3-2 | XKBN-00058 | Щуп | 1 | ||
| 3-2 | XKBN-00547 | Щуп | 1 | ||
| 3-2 | XKBN-00618 | Щуп | 1 | ||
| 3-20 | XKBN-00545 | Ремкомплект гидроцилиндра (набор прокладок) | 1 |
NOT SHOWN
|
|
| 3-3 | XKBN-00020 | Поршень | 1 | ||
| 3-4 | XKBN-00021 | COVER-ROD | 1 | ||
| 3-4 | XKBN-00548 | COVER-ROD | 1 | ||
| 3-5 | XKBN-00023 | гайка нейлон | 1 | ||
| 3-6 | XKBN-00026 | Клапан обратный | 1 | ||
| 3-7 | XKBN-00027 | BEARING-OILLESS | 1 | ||
| 3-8 | XKBN-00028 | Втулка | 2 | ||
| 3-9 | XKBN-00009 | Масленка | 1 | ||
| 3-9 | XKBN-00009 | Масленка | 2 | ||
| 4 | XKBN-00042 | предохранительный штифт | 1 | ||
| 5 | XKBN-00043 | контактный оснастки | 1 | ||
| 6 | XKBN-00060 | WIRE ASSY | 1 | ||
| 7 | XKBN-00045 | PIN-HITCH | 1 | ||
| 7 | XKBN-00358 | контактный устройство | 1 | ||
| 7 | XKBN-00390 | PIN-HITCH | 1 | ||
| 8 | XKBN-00061 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 8 | XKBN-00359 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 8 | XKBN-00359 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 9 | XKBN-00360 | втулка устройство | 2 | ||
| N9 | XKBN-00047 | BUSHING-HITCH | 2 |
