Поворотный редуктор (Гидромотор поворота платформы) экскаватора колесного Hyundai R55W-7A
Поворотный редуктор (Гидромотор поворота платформы) экскаватора колесного Hyundai R55W-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4210

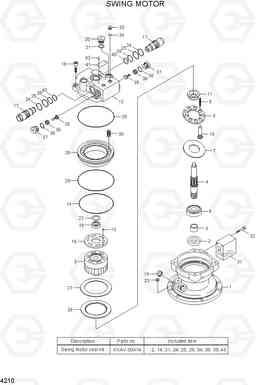

Наименование:SWING MOTOR
Версия:
SWING MOTOR R55W-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 31M8-10130 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-11 | XKAY-00416 | Ремкомплект | 1 | ||
| *-111 | XKAY-00417 | Ремкомплект блока цилиндров | 1 | ||
| *-112 | XKAY-00418 | Ремкомплект | 1 | ||
| *-113 | XKAY-00419 | Ремкоплект поршня | 1 | ||
| *-12 | XKAY-00695 | RELIEF VLV ASSY KIT | 2 | ||
| *-2 | @ | SWING REDUCTION GEAR | 2 |
SEE 4220
|
|
| 1 | XKAY-00694 | BODY | 1 | ||
| 11 | XKAY-00129 | Шариковая направляющая | 1 | ||
| 12 | XKAY-00118 | COVER-REAR | 1 | ||
| 13 | XKAY-00131 | Палец | 2 | ||
| 15 | XKAY-00133 | подшипник конический | 1 | ||
| 16 | XKAY-00125 | Диск распределительный | 1 | ||
| 17 | XKAY-00696 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 1 | ||
| 18 | XKAY-00136 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 19 | XKAY-00137 | Пробка (заглушка) | 1 | ||
| 20 | XKAY-00138 | Пробка (заглушка) | 1 | ||
| 22 | XKAY-00139 | Прокладка | AR | ||
| 23 | XKAY-00140 | Пробка (заглушка) | 3 | ||
| 26 | XKAY-00143 | пластина трения | 1 | ||
| 27 | XKAY-00144 | Пластина | 1 | ||
| 28 | XKAY-00145 | поршень парковка | 1 | ||
| 3 | XKAY-00158 | Блок цилиндров | 1 | ||
| 30 | XKAY-00147 | Пружина | 18 | ||
| 31 | XKAY-00148 | Время задержки клапана | 1 | ||
| 32 | XKAY-00149 | Болт барашек | 3 | ||
| 33 | XKAY-00150 | Пробка (заглушка) | 2 | ||
| 35 | XKAY-00152 | Клапан | 2 | ||
| 36 | XKAY-00153 | Пружина | 2 | ||
| 37 | XKAY-00154 | Пробка (заглушка) | 2 | ||
| 4 | XKAY-00120 | Вал | 1 | ||
| 41 | XKAY-00127 | NAME PLATE | 1 | ||
| 42 | XKAY-00159 | RIVET | 2 | ||
| 5 | XKAY-00121 | подшипник конический | 1 | ||
| 6 | XKAY-00122 | Втулка | 1 | ||
| 7 | XKAY-00123 | плита обуви | 1 | ||
| 8 | XKAY-00124 | Пружина | 9 | ||
| 9 | XKAY-00160 | Установочная пластина | 1 | ||
| K | XKAY-00414 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K14 | XKAY-00420 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K2 | XKAY-00116 | Сальник | 1 | ||
| K21 | XKAY-00267 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K24 | XKAY-00141 | Кольцо | 1 | ||
| K25 | XKAY-00310 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K29 | XKAY-00422 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K34 | XKAY-00256 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K38 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K39 | XKAY-00423 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K40 | XKAY-00157 | Кольцо | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N* | @ | SWING MOTOR ASSY | 1 |
*-1, *-2
|
|
| N10 | XKAY-00117 | Поршень обуви в сборе | 9 |
