CONSOLE FRAME ASSY(LH) экскаватора колесного Hyundai R55W-7A

Код подсистемы:6140

Наименование:CONSOLE FRAME ASSY(LH)

Версия:

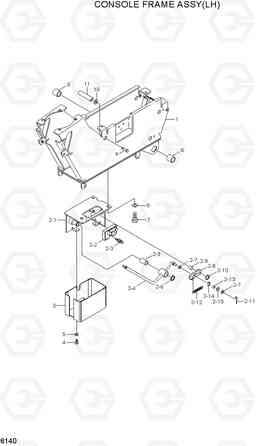

CONSOLE FRAME ASSY(LH) R55W-7A

Поз.	Код	Наименование	Кол	Прим.
*	72M8-21180	CONSOLE FRAME ASSY(LH)	1
1	72M8-20280	FRAME WA-CONSOLE(LH)	1
10	71M8-21390	Прокладка	1
11	71M8-21400	BOSS	1
2	71M8-20490	BRACKET ASSY-TILT	1
2-1	71M8-20501	BRACKET WA-TILT	1
2-10	S601-010002	Кольцо	1
2-11	S461-160162	Палец	1
2-12	71N6-21610	Пружина	1
2-13	71M8-21420	ROLLER	1
2-14	P560-040002	Кольцо	1
2-15	71M8-21430	Прокладка	1
2-2	71M8-20570	защелка наклона	1
2-3	S035-062026	Болт	2
2-4	71M8-20580	SAFETY LEVER WA	1
2-5	S731-020025	Втулка	1
2-6	S601-020004	RING-RETAINING	1
2-7	S403-08200B	Плоская шайба	2
2-8	71M8-20651	Безопасность ссылку рычаг	1
2-9	S731-010012	Втулка	1
3	71M8-21170	COVER-TILT LATCH	1
4	S151-060106	SCREW-TAPPING	2
5	S403-06200B	Плоская шайба	2
6	S731-020025	Втулка	2
7	S015-080156	Болт с шестигранной головкой (под шестигранник)	3
8	S403-08200B	Плоская шайба	3
9	S015-050156	Болт с шестигранной головкой (под шестигранник)	1
