RADIATOR TOTAL ASSY(-#0630) экскаватора гусеничного Hyundai R60CR-9
RADIATOR TOTAL ASSY(-#0630) экскаватора гусеничного Hyundai R60CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1050
Наименование:RADIATOR TOTAL ASSY(-#0630)
Версия:2013. 8.31 REV.13H

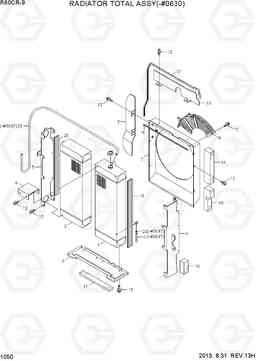

RADIATOR TOTAL ASSY(-#0630) R60CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11ML-46201 | радиатор общая сборе | 1 | ||
| 1 | 11ML-46210 | Радиатор в сборе | 1 | ||
| 10 | 11ML-46260 | Пластина | 1 | ||
| 11 | P09-1-850 | Сливной шланг | 1 | ||
| 12 | S035-082056 | Болт | 25 | ||
| 13 | S037-102556 | Болт | 3 | ||
| 13 | S037-102556 | Болт | 8 | ||
| 14 | 11Q1-46120 | SPONGE | 1 | ||
| 15 | 11Q1-46130 | SPONGE | 1 | ||
| 16 | 11ML-46290 | SPONGE | 1 | ||
| 2 | 11ML-46220 | Масляный радиатор в сборе | 1 | ||
| 21 | 11Q1-46090 | Уплотнитель | 1 | ||
| 22 | 11Q6-46110 | шланг перелива | 1 | ||
| 3 | 11ML-46230 | Опора | 1 | ||
| 4 | 11ML-46310 | рамка в сборе рад л / ч | 1 | ||
| 4 | 11ML-46330 | рамка в сборе рад л / ч | 1 | ||
| 5 | 11ML-46320 | рамка в сборе постоянного тока R / ч | 1 | ||
| 5 | 11ML-46340 | рамка в сборе ос Р / ч | 1 | ||
| 6 | 11Q1-46080 | Кронштейн верхний | 1 | ||
| 7 | 11ML-46240 | Кожух в сборе | 1 | ||
| 8 | 11Q1-46050 | Кожух вентилятора ва | 1 | ||
| 9 | 11Q1-46060 | Пластина | 1 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N17 | P22-001-001 | губка дно | 1 | ||
| N17 | 11ML-46360 | губка дно | 1 | ||
| N18 | P22-001-003 | SPONGE-SHROUD | 2 |
NOT SHOWN
|
|
| N18 | 11ML-46370 | SPONGE-SHROUD | 2 |
NOT SHOWN
|
|
| N19 | P22-001-005 | губка рад сторону | 2 | ||
| N19 | 11ML-46380 | губка рад сторону | 2 | ||
| N20 | P22-001-006 | Губка постоянного тока сторона | 1 | ||
| N20 | 11ML-46390 | губка ос стороны | 1 | ||
| N23 | P2702 | хомут | 2 |
