UPPER HYD PIPING 1 (-#0004, BASE) экскаватора гусеничного Hyundai R60CR-9
UPPER HYD PIPING 1 (-#0004, BASE) экскаватора гусеничного Hyundai R60CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:UPPER HYD PIPING 1 (-#0004, BASE)
Версия:2011. 5.31 REV.11E

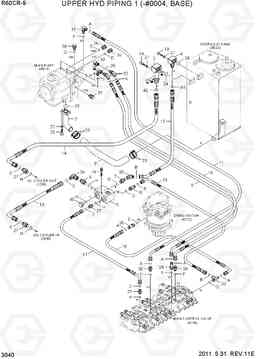

UPPER HYD PIPING 1 (-#0004, BASE) R60CR-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
11 | 31ML-10930 | Шланг в сборе | 1 | ||
12 | 31ML-11910 | Шланг в сборе | 1 | ||
13 | 31ML-12910 | Шланг в сборе | 1 | ||
14 | 31ML-12920 | Шланг в сборе | 1 | ||
15 | P930-122028 | Шланг в сборе | 1 | ||
16 | P930-082032 | Шланг в сборе | 1 | ||
17 | P930-162034 | Шланг в сборе | 1 | ||
18 | S035-108016 | Болт барашек / шестигранная шайба | 2 | ||
19 | S109-100606 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
2 | 31ML-10760 | всасывающая труба | 1 | ||
20 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
21 | S411-100006 | Шайба пружинная | 8 | ||
22 | S411-120006 | Шайба пружинная | 4 | ||
23 | S572-630006 | Зажим | 4 | ||
24 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
25 | S632-045001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
26 | X500-110003 | Разъем | 2 | ||
27 | X500-110005 | Разъем | 2 | ||
28 | X511-106534 | Соединитель | 1 | ||
29 | X511-108533 | Разъем ORFS, долго | 1 | ||
3 | 31ML-10460 | в обратном трубопроводе | 1 | ||
30 | X511-112543 | Соединитель | 1 | ||
31 | X520-110003 | Штуцер 90 orfs | 1 | ||
32 | X530-110003 | Штуцер | 2 | ||
33 | X820-125453 | Тройник | 1 | ||
34 | X850-555500 | Колено 90, поворотный, ORFS | 1 | ||
35 | X860-545400 | Колено 45, поворотный, ORFS | 2 | ||
36 | 31EK-11130 | COUPLING-SCREW | 3 | ||
37 | 31M6-50860 | COUPLING-SCREW | 1 | ||
38 | 31M8-10440 | Колено 90 | 1 | ||
39 | 31ML-10440 | Колено 90, долго | 1 | ||
4 | 31ML-10470 | в обратном трубопроводе | 1 | ||
40 | P220-110106 | Заглушка | 1 | ||
41 | S621-018001 | О кольцо | 1 | ||
42 | S621-021001 | О кольцо | 1 | ||
5 | 31ML-10480 | блок возврата | 1 | ||
6 | 31ML-10511 | Клапан обратный | 1 | ||
7 | 31ML-10521 | Клапан обратный | 1 | ||
8 | 31ML-10310 | всасывающий шланг | 1 | ||
9 | 31ML-10910 | Шланг в сборе | 1 | ||
A | S621-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
B | S621-018001 | О кольцо | 3 | ||
C | S621-021001 | О кольцо | 5 | ||
D | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
F | S631-018004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
G | S631-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
H | S631-029004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
N10 | 31ML-10920 | Шланг в сборе | 1 |
