UPPER HYD PIPING 1 (#0005-, BASE) экскаватора гусеничного Hyundai R60CR-9
UPPER HYD PIPING 1 (#0005-, BASE) экскаватора гусеничного Hyundai R60CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3045
Наименование:UPPER HYD PIPING 1 (#0005-, BASE)
Версия:2013. 5.31 REV.13E

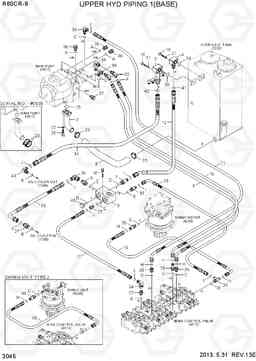

UPPER HYD PIPING 1 (#0005-, BASE) R60CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 32ML-10920 | Шланг в сборе | 1 | ||
| 11 | 32ML-10930 | Шланг в сборе | 1 | ||
| 12 | 31ML-11910 | Шланг в сборе | 1 | ||
| 13 | 31ML-12911 | Шланг в сборе | 1 | ||
| 14 | 31ML-12921 | Шланг в сборе | 1 | ||
| 15 | P930-122029 | Шланг в сборе | 1 | ||
| 16 | P930-082032 | Шланг в сборе | 1 |
S/MOTOR TYPE 1
|
|
| 17 | P910-162034 | Шланг в сборе | 1 | ||
| 18 | S035-108016 | Болт барашек / шестигранная шайба | 2 | ||
| 19 | S109-100606 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 2 | 31ML-10760 | всасывающая труба | 1 | ||
| 20 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 21 | S411-100006 | Шайба пружинная | 8 | ||
| 22 | S411-120006 | Шайба пружинная | 4 | ||
| 23 | S572-630006 | Зажим | 4 | ||
| 23 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 24 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | S631-045001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 26 | X500-110003 | Разъем | 2 |
S/MOTOR TYPE 1
|
|
| 26 | X500-110003 | Разъем | 3 |
S/UNIT TYPE 2
|
|
| 27 | X500-110005 | Разъем | 3 | ||
| 28 | X511-106534 | Соединитель | 1 |
S/MOTOR TYPE 1
|
|
| 29 | X511-108533 | Разъем ORFS, долго | 1 | ||
| 3 | 31ML-10460 | в обратном трубопроводе | 1 | ||
| 30 | X511-112543 | Соединитель | 1 | ||
| 31 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 32 | X530-110003 | Штуцер | 2 | ||
| 33 | X820-125453 | Тройник | 1 | ||
| 34 | X850-555500 | Колено 90, поворотный, ORFS | 2 | ||
| 35 | X860-545400 | Колено 45, поворотный, ORFS | 1 | ||
| 36 | 31EK-11130 | COUPLING-SCREW | 3 | ||
| 37 | 31M6-50860 | COUPLING-SCREW | 1 | ||
| 38 | 31M8-10440 | Колено 90 | 1 | ||
| 39 | 31ML-10440 | Колено 90, долго | 1 | ||
| 4 | 31ML-10470 | в обратном трубопроводе | 1 | ||
| 40 | P220-110105 | Заглушка | 1 | ||
| 41 | S621-018001 | О кольцо | 1 | ||
| 42 | S621-021001 | О кольцо | 1 | ||
| 43 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 44 | X511-108534 | Соединитель | 1 |
S/UNIT TYPE 2
|
|
| 45 | P930-082029 | Шланг в сборе | 1 |
S/UNIT TYPE 2
|
|
| 5 | 31ML-10480 | блок возврата | 1 | ||
| 6 | 31ML-10511 | Клапан обратный | 1 | ||
| 7 | 31ML-10522 | Клапан обратный | 1 | ||
| 8 | 31ML-10310 | всасывающий шланг | 1 | ||
| 9 | 32ML-10910 | Шланг в сборе | 1 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| B | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S631-018004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| D | S631-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| E | S631-029004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| F | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| H | S621-014001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| I | S621-018001 | О кольцо | 3 | ||
| J | S621-021001 | О кольцо | 5 |
