PILOT HYD PIPING (CONTROL 2) экскаватора гусеничного Hyundai R60CR-9

Код подсистемы:3160

Наименование:PILOT HYD PIPING (CONTROL 2)

Версия:2014. 3.31 REV.14C

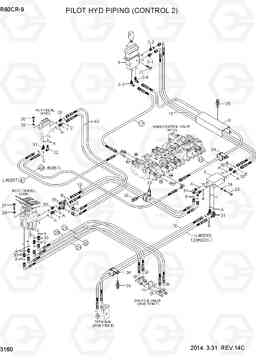

PILOT HYD PIPING (CONTROL 2) R60CR-9

Поз.	Код	Наименование	Кол	Прим.
10	X400-042017	Шланг в сборе	1
10	P910-042019	Шланг в сборе	1
11	X400-042018	Шланг в сборе	1
12	P910-042020	Шланг в сборе	1
15	X400-042047	Шланг в сборе	1
15	P910-042047	Шланг в сборе	1
17	X400-042050	Шалнг	1
17	P910-042050	Шланг в сборе	1
18	X420-042014	HOSE ASSY ORFS 0x90	4
18	P930-042014	Шланг в сборе	2
19	X420-042024	Шланг в сборе	2
19	P930-042024	Шланг в сборе	2
20	X420-042027	Шланг в сборе	2
20	P930-042027	Шланг в сборе	2
21	X420-042029	Шланг в сборе	2
21	P930-042029	Шланг в сборе	2
22	S015-080356	Болт с шестигранной головкой (под шестигранник)	2
23	S015-080806	Болт с шестигранной головкой (под шестигранник)	2
25	S035-081526	Болт	3
26	S037-102026	Болт	3
27	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
28	S411-080006	Шайба пружинная	2
28	S411-080006	Шайба пружинная	4
29	S411-100006	Шайба пружинная	4
3	31M9-20090	RCV рычаг бульдозер югу	1
3-1	31N6-25060	фильтр последний охранник	1
3-2	X511-104513	Соединитель	1
3-3	31N6-25110	Колено 90, долго	1
3-4	X520-110001	Штуцер 90 orfs	1
30	X500-110001	Разъем	7
30	X500-110001	Разъем	8
31	X520-110001	Штуцер 90 orfs	4
31	X520-110001	Штуцер 90 orfs	5
32	31N6-25110	Колено 90, долго	1
33	31L7-10210	модули зажим для труб	1
34	31L7-10270	Зажим трубки	2
38	S109-080206	Болт с шестигранной головкой (под шестигранник)	2
39	X840-515151	Переходник	2
40	P910-042018	Шланг в сборе	1
41	P910-042015	Шланг в сборе	1
42	P930-042017	Шланг в сборе	2
5	31ML-20111	Блок Б	1
7	31N6-25060	фильтр последний охранник	1
7	31N6-25060	фильтр последний охранник	2
8	31M9-20110	Крышка шланг	1
