Гидроцилиндр стрелы экскаватора гусеничного Hyundai R60CR-9

Код подсистемы:4410

Наименование:BOOM CYLINDER

Версия:2012. 6.30 REV.12F

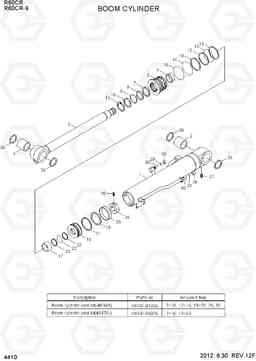

BOOM CYLINDER R60CR-9

Поз.	Код	Наименование	Кол	Прим.
*	31M9-50113YL	Гидроцилиндр стрелы в сборе	1
*	31M9-50114	Гидроцилиндр стрелы	1
1	XKCD-02141	Гильза цилиндра атригера	1
1	XKCD-02983	Гильза цилиндра атригера	1
17	XKCD-01015	CUSHION RING	1
18	XKCD-01016	Поршень	1
2	XKCD-02142	контактный куст	1
24	XKCD-01021	гайка поршня	1
24	XKCD-02273	гайка поршня	1
25	XKCD-00561	установочный винт	1
26	XKCD-01023	Палец	4
27	XKCD-01024	Масленка	2
28	XKCD-01116	Диск	2
29	XKCD-00992	Кольцо уплотнительное (О-кольцо)	2
3	XKCD-01002	Шток в сборе	1
30	XKCD-00993	Кольцо уплотнительное (О-кольцо)	2
4	XKCD-02143	контактный куст	1
5	XKCD-01003	ROD COVER	1
5	XKCD-03073	ROD COVER	1
6	XKCD-01004	Втулка шатуна	1
K	XKCD-01026	Ремкомплект / комплект уплотнений (ремкомплект)	1
K	XKCD-03076	Ремкомплект / комплект уплотнений (ремкомплект)	1
K10	XKCD-01008	пыль стеклоочистителя	1
K10	XKCD-01101	пыль стеклоочистителя	1
K11	XKCD-01009	Кольцо	1
K12	XKCD-01010	Кольцо уплотнительное (О-кольцо)	1
K13	XKCD-01011	BACK UP RING	2
K14	XKCD-01012	Кольцо уплотнительное (О-кольцо)	1
K15	XKCD-01013	BACK UP RING	1
K16	XKCD-01014	Кольцо уплотнительное (О-кольцо)	1
K19	XKCD-01017	Уплотнение	1
K20	XKCD-01018	Кольцо изнашиваемое	1
K21	XKCD-01019	Пыльник	1
K22	XKCD-01245	Кольцо уплотнительное (О-кольцо)	1
K23	XKCD-01838	BACK UP RING	2
K7	XKCD-01005	печать буфера	1
K7	XKCD-03074	Буфер печать	1
K8	XKCD-01006	U-PACKING	1
K8	XKCD-03075	U-PACKING	1
K9	XKCD-01007	BACK UP RING	1
