BOOM SAFETY LOCK CYLINDER экскаватора гусеничного Hyundai R60CR-9
BOOM SAFETY LOCK CYLINDER экскаватора гусеничного Hyundai R60CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4417
Наименование:BOOM SAFETY LOCK CYLINDER
Версия:2013. 4.30 REV.13D

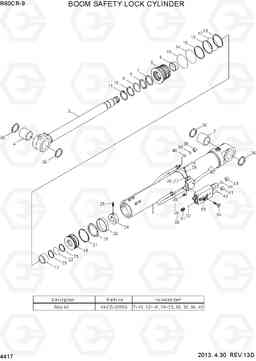

BOOM SAFETY LOCK CYLINDER R60CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31ML-52911 | бум безопасности цил сборе | 1 | ||
| 1 | XKCD-03439 | Гильза цилиндра атригера | 1 | ||
| 11 | XKCD-01009 | Кольцо | 1 | ||
| 17 | XKCD-01015 | CUSHION RING | 1 | ||
| 18 | XKCD-01016 | Поршень | 1 | ||
| 2 | XKCD-02142 | контактный куст | 1 | ||
| 24 | XKCD-02273 | гайка поршня | 1 | ||
| 25 | XKCD-00561 | установочный винт | 1 | ||
| 26 | XKCD-03332 | PIPE BAND ASSY | 1 | ||
| 27 | XKCD-02544 | PIPE BAND | 1 | ||
| 28 | XKCD-00533 | Шайба пружинная | 2 | ||
| 29 | XKCD-01478 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | XKCD-01002 | Шток в сборе | 1 | ||
| 31 | XKCD-03333 | NIPPLE | 1 | ||
| 33 | XKCD-03334 | Клапан обратный | 1 | ||
| 34 | XKCD-01586 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 35 | XKCD-00990 | шестигранная гайка | 2 | ||
| 37 | XKCD-01024 | Масленка | 1 | ||
| 38 | XKCD-01116 | Диск | 1 | ||
| 39 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4 | XKCD-02143 | контактный куст | 1 | ||
| 41 | XKCD-03440 | DUST CAP | 1 | ||
| 42 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 43 | XKCD-03441 | DUST CAP | 2 | ||
| 44 | XKCD-00993 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | XKCD-01003 | ROD COVER | 1 | ||
| 6 | XKCD-01004 | Втулка шатуна | 1 | ||
| K | XKCD-03336 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | XKCD-01101 | пыль стеклоочистителя | 1 | ||
| K12 | XKCD-01010 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K13 | XKCD-01011 | BACK UP RING | 2 | ||
| K14 | XKCD-01012 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K15 | XKCD-01013 | BACK UP RING | 1 | ||
| K16 | XKCD-01014 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | XKCD-01017 | Уплотнение | 1 | ||
| K20 | XKCD-01018 | Кольцо изнашиваемое | 1 | ||
| K21 | XKCD-01019 | Пыльник | 1 | ||
| K22 | XKCD-01245 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K23 | XKCD-01838 | BACK UP RING | 2 | ||
| K30 | XKCD-01245 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K32 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K36 | XKCD-01023 | Палец | 4 | ||
| K40 | XKCD-00993 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K7 | XKCD-01005 | печать буфера | 1 | ||
| K8 | XKCD-01006 | U-PACKING | 1 | ||
| K9 | XKCD-01007 | BACK UP RING | 1 |
