- CONSOLE FRAME ASSY (LH)
CONSOLE FRAME ASSY (LH) экскаватора гусеничного Hyundai R60CR-9
CONSOLE FRAME ASSY (LH) экскаватора гусеничного Hyundai R60CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6150
Наименование:CONSOLE FRAME ASSY (LH)
Версия:2011.10.31 REV.11K

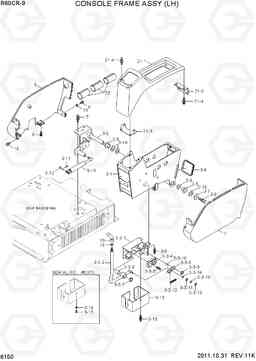

CONSOLE FRAME ASSY (LH) R60CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S403-06500B | Плоская шайба | 2 | ||
| 13 | 71M8-20750 | Безопасность ручка рычага | 1 | ||
| 18 | S151-040156 | SCREW-TAPPING | 1 | ||
| 19 | S205-08100B | Гайка | 1 | ||
| 21 | 71M9-21241 | Консоль в сборе вверх, LH | 1 | ||
| 21-1 | 71M9-21261 | покрытия консоли вверх, LH | 1 | ||
| 21-2 | 71M9-21290 | Кронштейн | 1 | ||
| 21-3 | 71M9-22471 | Кронштейн | 1 | ||
| 21-4 | S002-06010B | SCREW-TRUS HEAD | 4 | ||
| 22 | 71M9-25400 | PROTECTOR | 3 | ||
| 3 | 72M9-23670 | рамка в сборе консоль, LH | 1 | ||
| 3-1 | 71M9-22232 | рамка ва консоли, LH | 1 | ||
| 3-10 | 71Q4-20050 | Весной газ | 1 | ||
| 3-11 | S461-160252 | Палец | 1 | ||
| 3-12 | S491-080252 | Палец | 1 | ||
| 3-13 | 71M9-22932 | Крышка | 1 | ||
| 3-14 | S403-06200B | Плоская шайба | 2 | ||
| 3-15 | S161-060106 | Винт с крестообразным шлицем | 2 | ||
| 3-15 | S035-061526 | Болт | 2 | ||
| 3-16 | 71Q6-23080 | прокладка (1.0T) пульта | 3 | ||
| 3-2 | 72M9-23720 | Кронштейн ва консоли, р-р | 1 | ||
| 3-3 | 71M9-22512 | наклона в сборе | 1 | ||
| 3-3-1 | 71M9-22522 | Кронштейн ва наклона | 1 | ||
| 3-3-10 | S731-010012 | Втулка | 1 | ||
| 3-3-11 | 71M8-21430 | Прокладка | 1 | ||
| 3-3-12 | 71N6-21610 | Пружина | 1 | ||
| 3-3-13 | P560-040002 | Кольцо | 1 | ||
| 3-3-14 | 71M8-21420 | ROLLER | 1 | ||
| 3-3-15 | S403-08200B | Плоская шайба | 1 | ||
| 3-3-2 | 71M9-22552 | предохранительный рычаг ва | 1 | ||
| 3-3-3 | S035-062026 | Болт | 2 | ||
| 3-3-4 | 71M8-20570 | защелка наклона | 1 | ||
| 3-3-6 | 71M8-20651 | Безопасность ссылку рычаг | 1 | ||
| 3-3-7 | S601-020004 | RING-RETAINING | 1 | ||
| 3-3-8 | S731-020025 | Втулка | 1 | ||
| 3-3-9 | S601-010002 | Кольцо | 1 | ||
| 3-4 | 71Q6-21420 | Уплотнительная втулка | 1 | ||
| 3-5 | S731-020020 | Втулка | 2 | ||
| 3-6 | 71Q6-22631 | прокладка (1.0T) пульта | 1 | ||
| 3-7 | 71Q6-23700 | прокладка (2.0t) тур | 1 | ||
| 3-8 | S037-102016 | Болт | 1 | ||
| 3-9 | S035-081526 | Болт | 3 | ||
| 5 | S035-082526 | Болт | 3 | ||
| 6 | 71M9-21021 | Консоль низкая ОВ | 1 | ||
| 7 | 71M9-21011 | Консоль с низким LH | 1 | ||
| 8 | S002-06010B | SCREW-TRUS HEAD | 4 | ||
| 9 | S002-06015B | SCREW-TRUS HEAD | 6 |
