ARM SAFETY LOCK CYLINDER экскаватора гусеничного Hyundai R60CR-9A
ARM SAFETY LOCK CYLINDER экскаватора гусеничного Hyundai R60CR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4427
Наименование:ARM SAFETY LOCK CYLINDER
Версия:

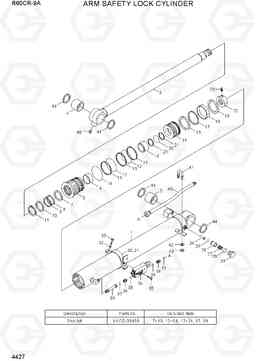

ARM SAFETY LOCK CYLINDER R60CR-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31M9-52920 | ARM CYL ASSY-SAFETY | 1 | ||
| 1 | XKCD-03432 | Гильза цилиндра атригера | 1 | ||
| 11 | XKCD-00971 | RETAINING RING | 1 | ||
| 15 | XKCD-00975 | CUSHION RING | 1 | ||
| 16 | XKCD-00976 | Поршень | 1 | ||
| 2 | XKCD-02314 | контактный куст | 1 | ||
| 22 | XKCD-02281 | гайка поршня | 1 | ||
| 23 | XKCD-01222 | Комплект винтов | 1 | ||
| 24 | XKCD-02330 | подушка поршень | 1 | ||
| 25 | XKCD-01261 | кольцо остановка | 1 | ||
| 26 | XKCD-00983 | Клапан обратный | 1 | ||
| 27 | XKCD-00984 | Пружина | 1 | ||
| 28 | XKCD-00453 | SUPPORT-SPRING | 1 | ||
| 29 | XKCD-00986 | подключите шестигранной головкой | 1 | ||
| 3 | XKCD-00964 | Шток в сборе | 1 | ||
| 30 | XKCD-03433 | PIPE BAND ASSY | 1 | ||
| 31 | XKCD-03434 | PIPE BAND | 1 | ||
| 32 | XKCD-00533 | Шайба пружинная | 2 | ||
| 33 | XKCD-01478 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 34 | XKCD-03435 | LOCK VALVE | 1 | ||
| 35 | XKCD-01481 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 36 | XKCD-03333 | NIPPLE | 2 | ||
| 39 | XKCD-03436 | Трубка в сборе | 1 | ||
| 4 | XKCD-02314 | контактный куст | 1 | ||
| 40 | XKCD-03437 | Трубка в сборе | 1 | ||
| 41 | XKCD-00988 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 42 | XKCD-00989 | Шайба пружинная | 2 | ||
| 43 | XKCD-00990 | шестигранная гайка | 2 | ||
| 44 | XKCD-00997 | Кольцо | 4 | ||
| 45 | XKCD-01024 | Масленка | 1 | ||
| 46 | XKCD-00996 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | XKCD-03069 | ROD COVER | 1 | ||
| 6 | XKCD-00966 | Род Буш | 1 | ||
| K | XKCD-03438 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | XKCD-02510 | пыль стеклоочистителя | 1 | ||
| K12 | XKCD-00972 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K13 | XKCD-00973 | BACK UP RING | 3 | ||
| K14 | XKCD-00974 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K17 | XKCD-00977 | Уплотнение | 1 | ||
| K18 | XKCD-00978 | Кольцо изнашиваемое | 1 | ||
| K19 | XKCD-00979 | кольцо пыли | 2 | ||
| K20 | XKCD-00980 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K21 | XKCD-00981 | BACK UP RING | 2 | ||
| K37 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K38 | XKCD-00993 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K7 | XKCD-03070 | Буфер печать | 1 | ||
| K8 | XKCD-03071 | U-PACKING | 1 | ||
| K9 | XKCD-00969 | BACK UP RING | 1 |
