TANK UNIT экскаватора гусеничного Hyundai R75-7
TANK UNIT экскаватора гусеничного Hyundai R75-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2030
Наименование:TANK UNIT
Версия:2009. 3.31 REV.9C

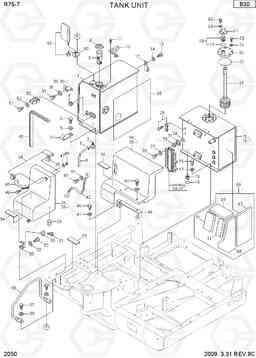

TANK UNIT R75-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | XJDH-01572 | Топливный бак (бензобак) | 1 | ||
| 10 | XJDH-01785 | GAUGE-FUEL | 1 | ||
| 11 | XJDH-00226 | Винт с потайной головкой | 2 | ||
| 12 | XJDH-00807 | PLATE-DEPPING | 1 | ||
| 13 | XJDH-00032 | Болт | 1 | ||
| 14 | XJDH-00276 | Шайба | 1 | ||
| 15 | XJDH-01573 | Гидробак | 1 | ||
| 15 | XJDH-04305 | Гидробак | 1 | ||
| 16 | XJDH-00070 | Болт | 3 | ||
| 17 | XJDH-00280 | Шайба | 3 | ||
| 18 | XJDH-00976 | Пробка (заглушка) | 2 | ||
| 19 | XJDH-00339 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | XJDH-00070 | Болт | 3 | ||
| 20 | XJDH-01565 | Фланец | 1 | ||
| 21 | XJDH-01752 | STRAINER-SUCTION | 1 | ||
| 22 | XJDH-00360 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | XJDH-00032 | Болт | 6 | ||
| 24 | XJDH-00276 | Шайба | 6 | ||
| 25 | XJDH-01003 | GAUGE-LEVEL | 1 | ||
| 26 | XJDH-00066 | Болт | 3 | ||
| 27 | XJDH-00278 | Шайба | 3 | ||
| 28 | XJDH-01566 | Крышка аккумуляторной батареи | 1 | ||
| 28 | XJDH-04306 | Крышка аккумуляторной батареи | 1 | ||
| 29 | XJDH-00805 | PLUG-RUBBER CUSHION | 2 | ||
| 29 | XJDH-00805 | PLUG-RUBBER CUSHION | 2 | ||
| 3 | XJDH-00280 | Шайба | 2 | ||
| 30 | XJDH-01145 | HINGE | 2 | ||
| 31 | XJDH-00035 | Болт | 4 | ||
| 32 | XJDH-00031 | Болт | 4 | ||
| 33 | XJDH-00276 | Шайба | 8 | ||
| 34 | XJDH-01007 | CYLINDER KEY ASSY | 1 | ||
| 35 | XJDH-01146 | PLATE-LOCK | 1 | ||
| 36 | XJDH-01556 | PLATE-LOCK | 1 | ||
| 36 | XJDH-04307 | PLATE-LOCK | 1 | ||
| 37 | XJDH-00032 | Болт | 2 | ||
| 38 | XJDH-00276 | Шайба | 2 | ||
| 39 | XJDH-01567 | COVER ASSY-TANK | 1 | ||
| 39 | XJDH-04308 | COVER ASSY-TANK | 1 | ||
| 4 | XJDH-00383 | Пробка (заглушка) | 1 | ||
| 40 | XJDH-00057 | Болт | 4 | ||
| 41 | XJDH-00264 | Шайба | 4 | ||
| 42 | XJDH-01559 | ROPE-WIRE | 1 | ||
| 43 | XJDH-00031 | Болт | 2 | ||
| 44 | XJDH-00276 | Шайба | 2 | ||
| 45 | XJDH-01562 | HANDLE | 1 | ||
| 46 | XJDH-00211 | SCREW-TAPPING | 2 | ||
| 47 | XJDH-00251 | Шайба | 2 | ||
| 48 | XJDH-00162 | Гайка | 2 | ||
| 49 | XJDH-01557 | STRIP-WEATHER | 1 | ||
| 5 | XJDH-01020 | Фильтр | 1 | ||
| 50 | XJDH-01190 | HOLDER-GREASE GUN | 1 | ||
| 51 | XJDH-00016 | Болт | 2 | ||
| 52 | XJDH-00274 | Шайба | 2 | ||
| 53 | XJDH-01558 | NONSLIP | 1 | ||
| 54 | XJDH-01560 | NONSLIP | 1 | ||
| 55 | XJDH-01561 | NONSLIP | 1 | ||
| 56 | XJDH-01549 | GUARD ASSY | 1 | ||
| 57 | XJDH-00055 | Болт | 4 | ||
| 58 | XJDH-00278 | Шайба | 4 | ||
| 59 | XJDH-02844 | MIRROR | 1 | ||
| 6 | XJDH-01223 | CAP-TANK | 9 | ||
| 60 | XJDH-01766 | Кронштейн | 1 | ||
| 61 | XJDH-02820 | BREATHER-AIR | 1 | ||
| 61-1 | XJDH-04309 | Фильтр топливный | 1 |
NOT SHOWN
|
|
| 62 | XJDH-00018 | Болт | 4 | ||
| 63 | XJDH-00255 | Шайба | 4 | ||
| 64 | XJDH-01547 | Пластина | 1 | ||
| 65 | XJDH-01174 | INSULATION | 1 | ||
| 66 | XJDH-01568 | FOAM ASS-URETHAN | 1 |
INCL 67-71
|
|
| 67 | XJDH-01563 | FOAM-URETHAN | 1 | ||
| 68 | XJDH-01569 | FOAM-URETHAN | 1 | ||
| 69 | XJDH-01564 | FOAM-URETHAN | 1 | ||
| 7 | XJDH-01004 | COCK-DRAIN | 1 | ||
| 70 | XJDH-01570 | FOAM-URETHAN | 1 | ||
| 71 | XJDH-01571 | FOAM-URETHAN | 1 | ||
| 72 | XJDH-01727 | MAT(A) | 3 | ||
| 73 | XJDH-01728 | Шайба | 3 | ||
| 74 | XJDH-01729 | Фланец | 3 | ||
| 75 | XJDH-00808 | PLATE-DEPPING | 1 | ||
| 8 | XJDH-00563 | HOSE-VINYL | 1 | ||
| 9 | XJDH-00583 | Скоба (хомут) | 1 |
