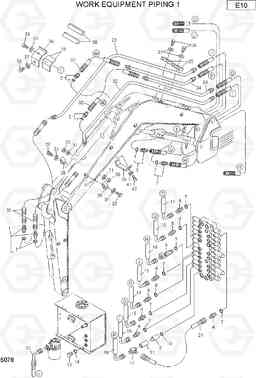

Трубопровод гидравлический рабочего оборудования 1 экскаватора гусеничного Hyundai R75-7

Код подсистемы:5078

Наименование:WORK EQUIPMENT PIPING 1

Версия:

WORK EQUIPMENT PIPING 1 R75-7

Поз.	Код	Наименование	Кол	Прим.
1	XJDH-00457	CONNECTOR-MALE	2
10	XJDH-00334	Кольцо уплотнительное (О-кольцо)	1
11	XJDH-00414	Клапан обратный	1
12	XJDH-00438	TEE	1
13	XJDH-00390	PLUG/O-RING BOSS	1
14	XJDH-00336	Кольцо уплотнительное (О-кольцо)	1
15	XJDH-00692	HOSE(G,I,J)	3
16	XJDH-00691	HOSE(H)	1
17	XJDH-00694	HOSE(O)	1
18	XJDH-00690	HOSE(P)	1
19	XJDH-00693	HOSE(Q,R)	2
2	XJDH-00457	CONNECTOR-MALE	2
20	XJDH-00666	HOSE(U)	1
21	XJDH-00681	HOSE(X)	1
22	XJDH-01724	PIPE(D)	1
23	XJDH-01725	PIPE(E)	1
24	XJDH-01726	PIPE(F)	2
25	XJDH-01243	Трубный зажим	5
26	XJDH-00073	Болт	5
27	XJDH-00280	Шайба	5
28	XJDH-01720	PLATE-TIGHTEN	4
29	XJDH-00054	Болт	4
3	XJDH-00457	CONNECTOR-MALE	2
30	XJDH-00165	Гайка	4
31	XJDH-00276	Шайба	8
32	XJDH-00614	HOSE(AO,AP)	2
33	XJDH-00613	Шланг	2
34	XJDH-01643	Крышка	1
35	XJDH-01644	PLATE-RUBBER	2
36	XJDH-00057	Болт	2
37	XJDH-00278	Шайба	2
38	XJDH-01645	Держатель	2
39	XJDH-01714	PLATE-GUIDE	1
4	XJDH-00457	CONNECTOR-MALE	5
40	XJDH-00057	Болт	2
41	XJDH-00278	Шайба	2
5	XJDH-00459	CONNECTOR-MALE	2
6	XJDH-00456	CONNECTOR-MALE LONG	1
7	XJDH-00334	Кольцо уплотнительное (О-кольцо)	12
8	XJDH-00336	Кольцо уплотнительное (О-кольцо)	2
9	XJDH-01730	Соединитель	1
