UPPER FRAME PIPING 4 экскаватора гусеничного Hyundai R75-7
UPPER FRAME PIPING 4 экскаватора гусеничного Hyundai R75-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5092B
Наименование:UPPER FRAME PIPING 4
Версия:2009. 3.31 REV.9C

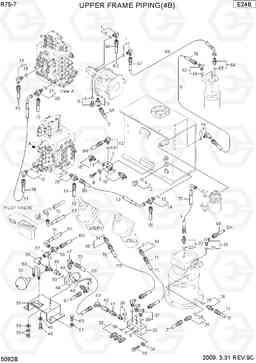

UPPER FRAME PIPING 4 R75-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | XJDH-00467 | ELBOW-MALE 90 | 2 | ||
| 10 | XJDH-00410 | TEE | 2 | ||
| 11 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 12 | XJDH-00467 | ELBOW-MALE 90 | 1 | ||
| 13 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14 | XJDH-00410 | TEE | 1 | ||
| 15 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | XJDH-00462 | ELBOW-MALE 45 | 1 | ||
| 17 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 18 | XJDH-00467 | ELBOW-MALE 90 | 2 | ||
| 19 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20 | XJDH-00410 | TEE | 2 | ||
| 21 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | XJDH-00460 | CONNECTOR-MALE | 1 | ||
| 23 | XJDH-00336 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | XJDH-00445 | CONNECTOR-MALE | 1 | ||
| 25 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 26 | XJDH-00467 | ELBOW-MALE 90 | 1 | ||
| 27 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | XJDH-00449 | NIPPLE-HOSE | 1 | ||
| 29 | XJDH-00332 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | XJDH-00462 | ELBOW-MALE 45 | 1 | ||
| 30 | XJDH-00503 | NIPPLE-HOSE | 2 | ||
| 31 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 32 | XJDH-04359 | Корпус клапана (коллектор) | 1 | ||
| 33 | XJDH-03750 | Болт | 2 | ||
| 34 | XJDH-00278 | Шайба | 2 | ||
| 35 | XJDH-00445 | CONNECTOR-MALE | 3 | ||
| 36 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 37 | XJDH-00467 | ELBOW-MALE 90 | 3 | ||
| 38 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 39 | XJDH-00489 | CONNECTOR-MALE | 1 | ||
| 4 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 40 | XJDH-00331 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 41 | XJDH-00394 | NIPPLE | 1 | ||
| 42 | XJDH-01376 | Фильтр топливный | 1 | ||
| 43 | XJDH-00425 | ELBOW-HOSE 90 | 1 | ||
| 44 | XJDH-02795 | Соленоид (электромагнитный клапан) | 1 | ||
| 45 | XJDH-00021 | Болт | 4 | ||
| 46 | XJDH-00274 | Шайба | 4 | ||
| 47 | XJDH-00467 | ELBOW-MALE 90 | 2 | ||
| 48 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | XJDH-00487 | Соединитель | 1 | ||
| 5 | XJDH-00386 | Пробка (заглушка) | 1 | ||
| 50 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | XJDH-02824 | TEE | 1 | ||
| 52 | XJDH-02821 | ACCUMELATOR | 1 | ||
| 53 | XJDH-00140 | Болт | 1 | ||
| 54 | XJDH-00278 | Шайба | 2 | ||
| 55 | XJDH-00167 | Гайка | 4 | ||
| 56 | XJDH-00406 | Колено 90 | 1 | ||
| 57 | XJDH-00413 | Клапан обратный | 1 | ||
| 58 | XJDH-04360 | TEE | 1 | ||
| 59 | XJDH-01717 | Кронштейн | 1 | ||
| 6 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 60 | XJDH-00035 | Болт | 4 | ||
| 61 | XJDH-00276 | Шайба | 4 | ||
| 62 | XJDH-00467 | ELBOW-MALE 90 | 1 | ||
| 63 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 64 | XJDH-00445 | CONNECTOR-MALE | 1 | ||
| 65 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 66 | XJDH-04361 | HOSE (R3) | 1 | ||
| 67 | XJDH-04362 | HOSE (R5) | 1 | ||
| 68 | XJDH-04363 | HOSE (Z) | 1 | ||
| 69 | XJDH-04364 | HOSE (SH) | 1 | ||
| 7 | XJDH-02799 | VALVE-SHUTTLE | 1 | ||
| 70 | XJDH-04365 | HOSE (PR) | 1 | ||
| 71 | XJDH-04366 | HOSE (PL) | 1 | ||
| 72 | XJDH-04367 | HOSE (SP) | 1 | ||
| 73 | XJDH-04556 | HOSE(ST) | 1 | ||
| 74 | XJDH-04368 | HOSE (ST) | 1 | ||
| 75 | XJDH-04557 | HOSE(1) | 1 | ||
| 76 | XJDH-04369 | HOSE (9) | 1 | ||
| 77 | XJDH-04370 | HOSE (10) | 1 | ||
| 78 | XJDH-04371 | HOSE (11) | 1 | ||
| 79 | XJDH-04372 | HOSE (12) | 1 | ||
| 8 | XJDH-04358 | Болт | 2 | ||
| 80 | XJDH-04373 | HOSE (13) | 1 | ||
| 9 | XJDH-00274 | Шайба | 2 |
