2 PIECE BOOM(OPTION) экскаватора гусеничного Hyundai R75-7

Код подсистемы:9194

Наименование:2 PIECE BOOM(OPTION)

Версия:

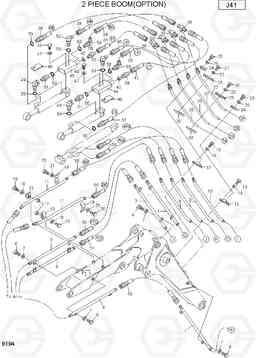

2 PIECE BOOM(OPTION) R75-7

Поз.	Код	Наименование	Кол	Прим.
1	XJDH-01705	PIPE(E)	2
10	XJDH-01703	PIPE(C)	1
11	XJDH-01704	PIPE(D)	2
12	XJDH-01695	Зажим	2
13	XJDH-00073	Болт	4
14	XJDH-00280	Шайба	4
15	XJDH-01720	PLATE-TIGHTEN	2
16	XJDH-00042	Болт	2
17	XJDH-00165	Гайка	2
18	XJDH-00276	Шайба	2
19	XJDH-01696	Зажим	2
2	XJDH-01706	PIPE(F)	1
20	XJDH-00061	Болт	2
21	XJDH-00278	Шайба	2
22	XJDH-01710	PIPE(K)	1
23	XJDH-01711	PIPE(L)	1
24	XJDH-00845	Трубный зажим	2
25	XJDH-00059	Болт	2
26	XJDH-00278	Шайба	2
27	XJDH-01712	PIPE(M)	1
28	XJDH-01713	PIPE(N)	1
29	XJDH-01697	Зажим	2
3	XJDH-01707	PIPE(G)	1
30	XJDH-01698	Зажим	2
31	XJDH-00060	Болт	2
32	XJDH-00278	Шайба	2
33	XJDH-02825	TEE	2
34	XJDH-00598	HOSE(RH)	1
35	XJDH-00601	HOSE(LH)	1
36	XJDH-00697	HOSE(RR)	1
37	XJDH-00696	HOSE(LR)	1
38	XJDH-02826	TEE	2
39	XJDH-00642	HOSE(RP)	1
4	XJDH-01708	PIPE(H)	1
40	XJDH-00641	HOSE(LP)	1
41	XJDH-00625	HOSE(RT)	1
42	XJDH-00626	HOSE(LT)	1
43	XJDH-02829	Упаковка	2
44	XJDH-02800	HOLDING VALVE	1
45	XJDH-02801	HOLDING VALVE	1
46	XJDH-00027	Болт	2
47	XJDH-00274	Шайба	2
48	XJDH-01700	Вставка	4
49	XJDH-02827	ELBOW-UNION	2
5	XJDH-01709	PIPE(J)	1
50	XJDH-00331	Кольцо уплотнительное (О-кольцо)	8
51	XJDH-00452	CONNECTOR-MALE	2
52	XJDH-00445	CONNECTOR-MALE	2
53	XJDH-00328	Кольцо уплотнительное (О-кольцо)	2
54	XJDH-00618	HOSE(APA,AOA)	2
55	XJDH-00611	Шланг	2
56	XJDH-00610	HOSE(PTO)	2
57	XJDH-00590	HOSE(PTOT)	1
58	XJDH-00445	CONNECTOR-MALE	2
59	XJDH-00480	ADAPTER-LONG 90	2
6	XJDH-00071	Болт	8
7	XJDH-00280	Шайба	8
8	XJDH-01701	PIPE(A)	2
9	XJDH-01702	PIPE(B)	1
