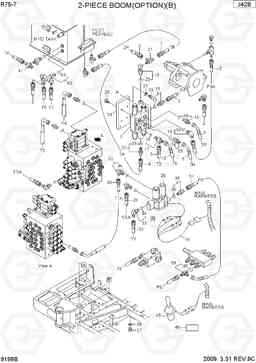

2 PIECE BOOM(OPTION) экскаватора гусеничного Hyundai R75-7

Код подсистемы:9198B

Наименование:2 PIECE BOOM(OPTION)

Версия:2009. 3.31 REV.9C

2 PIECE BOOM(OPTION) R75-7

Поз.	Код	Наименование	Кол	Прим.
1	XJDH-02809	Клапан регулирующий (распределительный)	1
10	XJDH-04550	HOSE (T6)	1
11	XJDH-00457	CONNECTOR-MALE	1
12	XJDH-00334	Кольцо уплотнительное (О-кольцо)	1
13	XJDH-00466	ELBOW-MALE 45,O-RING	1
14	XJDH-00334	Кольцо уплотнительное (О-кольцо)	1
15	XJDH-00452	CONNECTOR-MALE	2
16	XJDH-00331	Кольцо уплотнительное (О-кольцо)	1
17	XJDH-04551	TEE	1
18	XJDH-00334	Кольцо уплотнительное (О-кольцо)	1
19	XJDH-00492	Колено 90	1
2	XJDH-04544	HOSE (P3A)	1
20	XJDH-00328	Кольцо уплотнительное (О-кольцо)	1
21	XJDH-04360	TEE	1
22	XJDH-00445	CONNECTOR-MALE	1
23	XJDH-00328	Кольцо уплотнительное (О-кольцо)	1
24	XJDH-01699	Пластина	1
25	XJDH-00126	Болт с шестигранной головкой (под шестигранник)	3
26	XJDH-00058	Болт	2
27	XJDH-00278	Шайба	2
28	XJDH-02802	Встроенный клапан в сборе	1
29	XJDH-04552	HOSE (SSA)	1
3	XJDH-04545	HOSE (P4)	1
30	XJDH-04553	HOSE (TTA)	1
31	XJDH-04554	HOSE (P5)	1
32	XJDH-04555	HOSE (T7)	1
33	XJDH-00467	ELBOW-MALE 90	3
34	XJDH-00328	Кольцо уплотнительное (О-кольцо)	1
35	XJDH-00445	CONNECTOR-MALE	1
36	XJDH-00328	Кольцо уплотнительное (О-кольцо)	1
37	XJDH-00057	Болт	2
38	XJDH-00278	Шайба	2
39	XJDH-00410	TEE	1
4	XJDH-01733	HOSE(2R)	1
40	XJDH-00328	Кольцо уплотнительное (О-кольцо)	1
41	XJDH-02826	TEE	1
42	XJDH-02823	CROSS	1
43	XJDH-00328	Кольцо уплотнительное (О-кольцо)	1
44	XJDH-02842	Встроенный клапан в сборе	1
45	XJDH-02796	VALVE-JOYSTICK(R)	1
46	XJDH-01737	LABEL	1
5	XJDH-01734	HOSE(2H)	1
6	XJDH-04546	HOSE (2A)	1
7	XJDH-04547	HOSE (2B)	1
8	XJDH-04548	HOSE (2P)	1
9	XJDH-04549	HOSE (T2)	1
