AIRCON & HEATER MOUNTING экскаватора гусеничного Hyundai R80-7
AIRCON & HEATER MOUNTING экскаватора гусеничного Hyundai R80-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1100
Наименование:AIRCON & HEATER MOUNTING
Версия:2010. 6.30 REV.10F

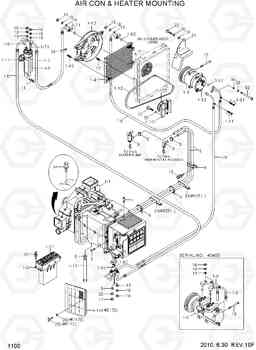

AIRCON & HEATER MOUNTING R80-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11N1-90010 | AIR CON & HEATER ASSY | 1 | ||
| 1-1 | 11N6-90020 | AIRCON & HEATER UNIT | 1 | ||
| 1-1 | 11N6-90021 | климатической и отопителя | 1 | ||
| 1-10 | 11N1-90180 | натяжной ролик | 1 | ||
| 1-101 | 11N1-90180 | натяжной ролик | 1 | ||
| 1-102 | A4700-511-01-2 | холостым шкивом | 1 | ||
| 1-11 | 11N6-90120 | Кронштейн R / сушилка | 1 | ||
| 1-12 | 11N1-90160 | Ремень клиновой (приводной) | 1 | ||
| 1-12 | 11N4-92110 | Ремень клиновой (приводной) | 1 | ||
| 1-13 | 11EK-92090 | Сливной шланг | 1 | ||
| 1-14 | 11N6-90340 | Фильтр REC | 1 | ||
| 1-2 | 11N6-90031 | управления в сборе | 1 | ||
| 1-21 | 11N6-90850 | Наклейка | 1 | ||
| 1-3 | 11N8-92040 | Компрессор | 1 | ||
| 1-3 | 11Q6-90040 | Компрессор | 1 | ||
| 1-4 | 11LC-90110 | CONDENSER ASSY | 1 | ||
| 1-41 | A2100589000 | CONDENSER | 1 | ||
| 1-42 | A2W00594 | Мотор отопителя и вентилятор в сборе | 1 | ||
| 1-42-1 | A411350201B1 | FAN ASSY | 1 |
NOT SHOWN
|
|
| 1-42-2 | A2W00595 | Гидромотор хода | 1 |
NOT SHOWN
|
|
| 1-42-3 | A285051700A0 | Кожух | 1 |
NOT SHOWN
|
|
| 1-43 | A8900105073 | Болт | 4 | ||
| 1-5 | 11N6-90060 | сушилка приемник | 1 | ||
| 1-6 | 11N1-90190 | HOSE-DISCHARGE | 1 | ||
| 1-6 | 11N1-90191 | HOSE-DISCHARGE | 1 | ||
| 1-61 | A304000301-4 | заправочный клапан в сборе, ч | 1 | ||
| 1-62 | A305000206-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-63 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-7 | 11N1-90210 | HOSE(A)-LIQUID | 1 | ||
| 1-71 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-8 | 11N1-90140 | HOSE-LIQUID(B) | 1 | ||
| 1-81 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-9 | 11N1-90150 | HOSE-SUCTION | 1 | ||
| 1-9 | 11N1-90151 | HOSE-SUCTION | 1 | ||
| 1-91 | A304000401-4 | Клапан заряд в сборе, л | 1 | ||
| 1-92 | A310069299-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-93 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 10 | S131-051546 | SCREW-W/WASHER | 4 | ||
| 11 | S035-061522 | Болт | 2 | ||
| 12 | S035-082022 | Болт | 4 | ||
| 13 | S037-102022 | Болт | 3 | ||
| 14 | S037-123022 | Болт | 4 | ||
| 15 | S105-080956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 15 | S109-080856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 16 | S203-061002 | Гайка | 3 | ||
| 17 | S203-081002 | Гайка | 1 | ||
| 18 | S411-060002 | Шайба пружинная | 3 | ||
| 19 | S403-062002 | Плоская шайба | 6 | ||
| 2 | 11E6-92080 | шланг отопителя | 2 | ||
| 20 | S411-080002 | Шайба пружинная | 3 | ||
| 21 | 11M8-90230 | Крышка | 1 | ||
| 22 | S017-080502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S441-080002 | Шайба | 2 | ||
| 24 | 31L7-10200 | Зажим трубки | 1 | ||
| 25 | S091-060156 | Болт крыла | 3 | ||
| 26 | S403-061006 | Плоская шайба | 3 | ||
| 3 | 11N1-90201 | ELBOW | 1 | ||
| 31 | 31L6-02460 | Зажим трубки | 2 | ||
| 32 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 33 | S411-100006 | Шайба пружинная | 1 | ||
| 34 | S403-10200B | Плоская шайба | 1 | ||
| 4 | 14L1-01370 | клапан нагревателя | 1 | ||
| 5 | S520-020000 | Зажим | 5 | ||
| 6 | S551-035146 | вязальной проволоки | 2 | ||
| 7 | S152-040122 | SCREW-TAPPING | 4 | ||
| 8 | S543-400002 | Зажим трубки | 1 | ||
| 9 | S403-082002 | Плоская шайба | 1 |
