QUICK CLAMP ASSY 3(#0091-) экскаватора гусеничного Hyundai R80-7

QUICK CLAMP ASSY 3(#0091-) экскаватора гусеничного Hyundai R80-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3530

Наименование:QUICK CLAMP ASSY 3(#0091-)

Версия:2014. 4.30 REV.14D

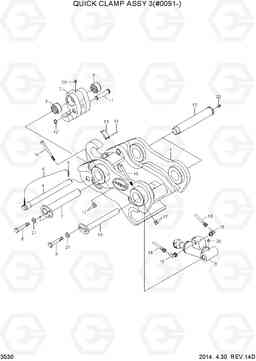

QUICK CLAMP ASSY 3(#0091-) R80-7

Поз.	Код	Наименование	Кол	Прим.
*	31N1-95810	QUICK CLAMP ASSY-HOOK	1
1	XKBN-00087	BODY	1
10	XKBN-00095	PIN-FRAME	1
11	XKBN-00096	Палец гидроцилиндра	1
12	XKBN-00050	Кольцо стопорное	1
13	XKBN-00051	защелки с пружиной	1
14	XKBN-00052	Палец	1
15	XKBN-00097	PIN-BRACKET	2
16	XKBN-00098	Болт с шестигранной головкой (под шестигранник)	2
17	XKBN-00064	Гайка	4
18	XKBN-00099	HOSE-PROTECTOR	2
19	XKBN-00016	Колено 90	2
2	XKBN-00088	HITCH	1
20	XKBN-00009	Масленка	4
21	XKBN-00100	Шайба пружинная	3
3	XKBN-00089	Q/C CYLINDER ASSY	1	SEE 3550
4	XKBN-00090	Палец	1
5	XKBN-00073	PIN-SNAP	1
6	XKBN-00091	WIRE ASSY	1
7	XKBN-00092	Палец гидроцилиндра	1
8	XKBN-00093	Болт с шестигранной головкой (под шестигранник)	3
9	XKBN-00094	BUSH-HITCH	2
