REMOTE CONTROL LEVER(TYPE 1) экскаватора гусеничного Hyundai R80-7
REMOTE CONTROL LEVER(TYPE 1) экскаватора гусеничного Hyundai R80-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4400
Наименование:REMOTE CONTROL LEVER(TYPE 1)
Версия:2011. 4.30 REV.11D

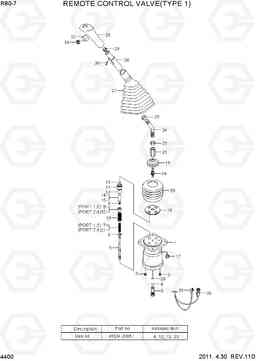

REMOTE CONTROL LEVER(TYPE 1) R80-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | 1 | ||
| * | 31N1-20030 | RCV LEVER-LH | 1 | ||
| * | 31N1-20040 | Джойстик управления правый | 1 | ||
| *-1 | XKAY-00606 | SPOOL KIT | 1 |
PORT 1,3
|
|
| *-2 | XKAY-00607 | SPOOL KIT(2,4) | 1 |
PORT 2,4
|
|
| *-3 | XKAY-00608 | вилка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-4 | XKAY-00609 | PLUG KIT(2,4) | 2 |
PORT 2,4
|
|
| *-5 | XKAY-00641 | HANDLE KIT(L) | 1 | ||
| *-5 | XKAY-00640 | HANDLE KIT(R) | 1 | ||
| 1 | XKAY-00077 | CASE | 1 | ||
| 10 | XKAY-00437 | Пружина | 4 | ||
| 11 | XKAY-00610 | Пробка (заглушка) | 2 | ||
| 11 | XKAY-00610 | Пробка (заглушка) | 2 | ||
| 12 | XKAY-00611 | уплотнение штока | 2 | ||
| 13 | XKAY-00438 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | XKAY-00052 | стержень толчок (1,3) | 2 | ||
| 15 | XKAY-00439 | стержень толчок (2,4) | 2 | ||
| 16 | XKAY-00075 | Пластина | 1 | ||
| 17 | XKAY-00074 | Втулка | 1 | ||
| 18 | XKAY-00049 | Совместное сборе | 1 | ||
| 19 | XKAY-00612 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 2 | XKAY-00065 | Пробка (заглушка) | 4 | ||
| 20 | XKAY-00072 | BOOT | 1 | ||
| 21 | XKAY-00047 | Гайка | 1 | ||
| 22 | XKAY-00046 | Гайка | 1 | ||
| 24 | XKAY-00044 | Разъем ручка | 1 | ||
| 25 | XKAY-00043 | Гайка | 1 | ||
| 26 | XKAY-00327 | INSERT | 1 | ||
| 27 | XKAY-00041 | BOOT | 1 | ||
| 29 | XKAY-00039 | Втягивающее реле | 1 | ||
| 3 | XKAY-00064 | Пробка (заглушка) | 1 | ||
| 30 | XKAY-00038 | Болт | 1 | ||
| 32 | XKAY-00059 | Пружина сиденья | 2 | ||
| 33 | XKAY-00037 | Втягивающее реле | 1 | ||
| 34 | XKAY-00036 | крышку выключателя | 1 | ||
| 35 | XKAY-00642 | RECEPT 2P | 1 | ||
| 36 | XKAY-00643 | ELEC CONNECTOR | 1 | ||
| 5 | XKAY-00062 | Золотник | 2 | ||
| 5 | XKAY-00062 | Золотник | 2 | ||
| 6 | XKAY-00061 | Прокладка | 2 | ||
| 6 | XKAY-00061 | Прокладка | 2 | ||
| 7 | XKAY-00435 | Пружина | 2 | ||
| 8 | XKAY-00436 | сиденье пружины (1,3) | 2 | ||
| K | 91ER-20051 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K12 | XKAY-00611 | уплотнение штока | 2 | ||
| K13 | XKAY-00438 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K23 | XKAY-00440 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K4 | XKAY-00063 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N28 | XKAY-00040 | Ручка LH | 1 | ||
| N28 | XKAY-00076 | обрабатывать RH | 1 | ||
| N31 | XKAY-00441 | Пружина | 2 |
