CYLINDER HEAD & BONNET экскаватора гусеничного Hyundai R80-7
CYLINDER HEAD & BONNET экскаватора гусеничного Hyundai R80-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:9040
Наименование:CYLINDER HEAD & BONNET
Версия:2010. 6.30 REV 10F

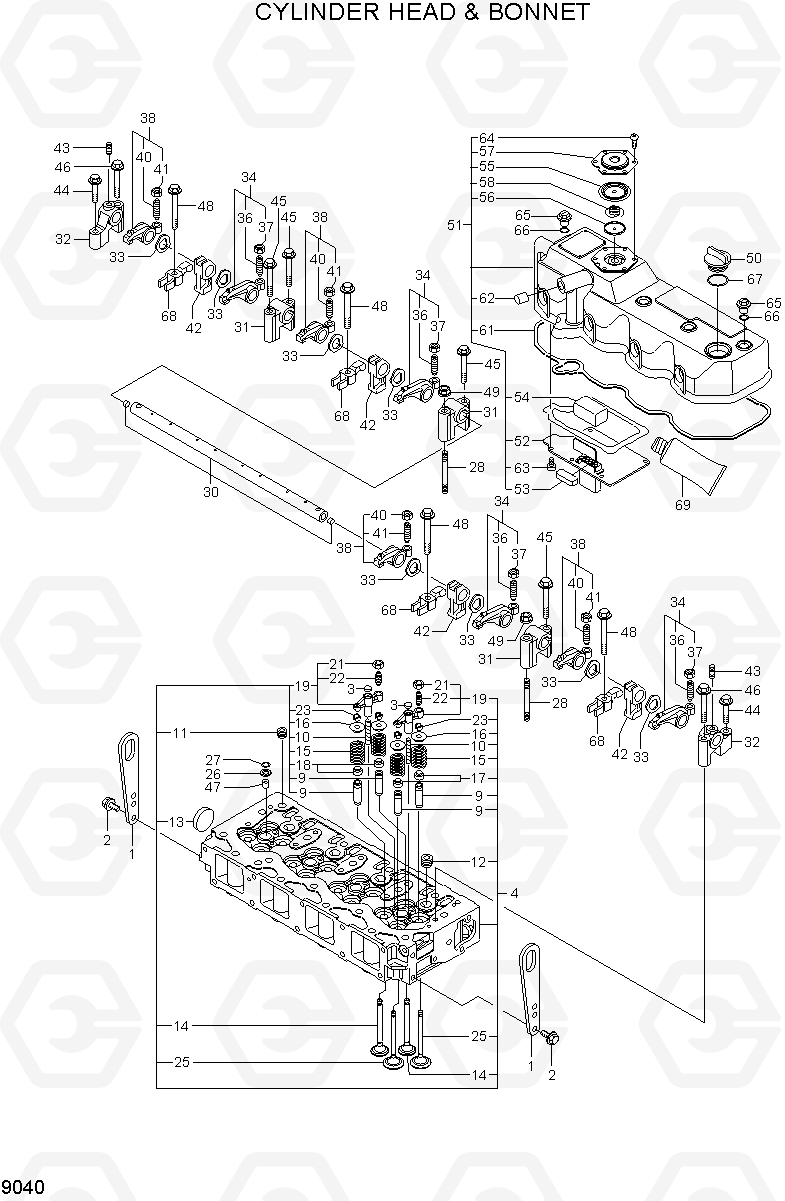

CYLINDER HEAD & BONNET R80-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-29 | XJAU-00067 | SUPPORT CMP | 1 | ||
| 1 | XJAU-00047 | Подъемник двигателя | 2 | ||
| 10 | XJAU-00051 | Втулка направляющая траверсы (перемычки) клапана | 8 | ||
| 11 | XJAU-00052 | Винт заглушка | 1 | ||
| 12 | XJAU-00007 | Винт заглушка | 4 | ||
| 13 | XJAU-00053 | Пробка (заглушка) | 1 | ||
| 14 | XJAU-00055 | Клапан выпускной | 8 | ||
| 15 | XJAU-00056 | Пружина клапана | 16 | ||
| 16 | XJAU-00057 | стопорная пружина | 16 | ||
| 17 | XJAU-00058 | уплотнение штока клапана | 8 | ||
| 18 | XJAU-00059 | SEAL-VALVE STEM | 8 | ||
| 19 | XJAU-00479 | Траверса (перемычка) клапана в сборе | 8 | ||
| 2 | XJAU-00029 | Болт покрытием | 4 | ||
| 21 | XJAU-00335 | Гайка | 8 | ||
| 22 | XJAU-00062 | Винт траверсы клапана (перемычки) | 8 | ||
| 23 | XJAU-00063 | Коттер в сборе | 16 | ||
| 25 | XJAU-00054 | Клапан впускной | 8 | ||
| 26 | XJAU-00064 | сопла сиденья | 4 | ||
| 27 | XJAU-00065 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 28 | XJAU-00066 | Болт | 2 | ||
| 3 | XJAU-00048 | Седло А траверсы клапана | 8 | ||
| 30 | XJAU-00068 | Ось коромысла | 1 | ||
| 31 | XJAU-00069 | SUPPORT A | 3 | ||
| 32 | XJAU-00070 | SUPPORT B | 2 | ||
| 33 | XJAU-00629 | Волнистая шайба | 8 | ||
| 34 | XJAU-00073 | Коромысло клапанов в сборе | 4 | ||
| 36 | XJAU-00074 | Винт клапана | 4 | ||
| 37 | XJAU-00335 | Гайка | 4 | ||
| 38 | XJAU-00076 | Коромысло клапанов в сборе | 4 | ||
| 4 | XJAU-00049 | Головка блока цилиндров в сборе | 1 | ||
| 40 | XJAU-00074 | Винт клапана | 4 | ||
| 41 | XJAU-00335 | Гайка | 4 | ||
| 42 | XJAU-00077 | Пьедестал фиксатор | 4 | ||
| 43 | XJAU-00078 | шпилька покрытием | 2 | ||
| 44 | XJAU-00031 | Болт покрытием | 2 | ||
| 45 | XJAU-00080 | Болт покрытием | 4 | ||
| 46 | XJAU-00080 | Болт покрытием | 2 | ||
| 47 | XJAU-00098 | защитник сопло | 4 | ||
| 48 | XJAU-00082 | Болт фиксирующий с фланцем | 4 | ||
| 49 | XJAU-00083 | Гайка | 2 | ||
| 50 | XJAU-00034 | Крышка горловины | 1 | ||
| 51 | XJAU-00084 | BONNET ASSY | 1 | ||
| 52 | XJAU-00480 | BAFFLE PLATE | 1 | ||
| 53 | XJAU-00481 | BAFFLE | 1 | ||
| 54 | XJAU-00087 | BAFFLE | 1 | ||
| 55 | XJAU-00482 | диафрагма передышку | 1 | ||
| 56 | XJAU-00483 | пластина центр | 1 | ||
| 57 | XJAU-00484 | плита передышку | 1 | ||
| 58 | XJAU-00485 | тарельчатая пружина | 1 | ||
| 61 | XJAU-00630 | PACKING-BONNET | 1 |
NOT USED
|
|
| 61 | XJAU-00093 | PACKING-BONNET | 1 | ||
| 62 | XJAU-00094 | Пробка (заглушка) | 1 | ||
| 63 | XJAU-00095 | SCREW-TAPPING | 6 | ||
| 64 | XJAU-00095 | SCREW-TAPPING | 6 | ||
| 65 | XJAU-00096 | Ручка крышки | 4 | ||
| 66 | XJAU-00065 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 67 | XJAU-00037 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 68 | XJAU-00081 | Держатель f.i.valve | 4 | ||
| 69 | XJAU-00036 | прокладка жидкость | 1 | ||
| 9 | XJAU-00050 | Втулка клапана | 16 |
