RH ELECTRIC экскаватора гусеничного Hyundai R80-7A
RH ELECTRIC экскаватора гусеничного Hyundai R80-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:RH ELECTRIC
Версия:2012. 7.31 REV.12G

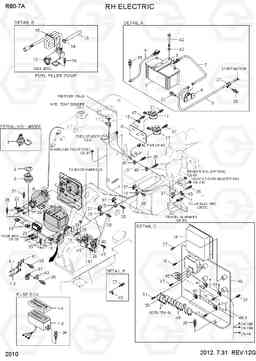

RH ELECTRIC R80-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21N1-40011 | Электропроводка на раму | 1 | ||
| 1 | 21N1-40012 | Электропроводка на раму | 1 | ||
| 1 | 21N1-40013 | Электропроводка на раму | 1 | ||
| 1-1 | 21N4-01320 | ссылка легкоплавкие (0.5) | 1 | ||
| 1-2 | 21N4-01311 | ссылка легкоплавкие (30а) | 1 | ||
| 1-3 | 21L7-0025 | FUSE BOX | 1 | ||
| 1-4 | 21N1-40211 | DECAL-FUSE BOX | 1 | ||
| 10 | 21N1-40060 | BRACKET(START&HEATER RY) | 1 | ||
| 11 | S593-000652 | клип жгут | 1 | ||
| 12 | @ | FUEL FILLER PUMP KIT | 1 |
SEE 2090
|
|
| 13 | 21N1-21020 | HOSE-OUTLET | 1 | ||
| 14 | S520-032000 | Зажим | 3 | ||
| 15 | E127-3158 | Группа топливный насос | 1 | ||
| 16 | S035-082046 | Болт | 7 | ||
| 17 | 21S7-00101 | RELAY-START | 2 | ||
| 18 | 21N1-32200 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 19 | 31L7-10190 | Зажим трубки | 16 | ||
| 2 | 21E6-20270 | Батарея аккумуляторная | 1 | ||
| 20 | 21N1-40070 | Фара в сборе | 1 | ||
| 20 | 21N1-60100 | HEAD LAMP ASSY | 1 | ||
| 20-1 | 21EK-20230 | Жгут лампы | 1 |
NOT SHOWN
|
|
| 20-2 | S866-120550 | BULB | 1 |
NOT SHOWN
|
|
| 22 | 21N4-01502 | Жгут доб, путешествия | 1 | ||
| 23 | 25D1-10640 | Скоба (хомут) | 2 | ||
| 25 | 21M8-00080 | Звуковой сигнал | 1 | ||
| 25 | 21M8-00081 | Звуковой сигнал | 1 | ||
| 26 | 21M8-00070 | Звуковой сигнал | 1 | ||
| 26 | 21M8-00071 | Звуковой сигнал | 1 | ||
| 27 | S035-082546 | Болт | 8 | ||
| 3 | 21N1-40171 | Скобы для аккумуляторов | 1 | ||
| 31 | S035-061626 | Болт | 7 | ||
| 33 | 21N4-01130 | плита клип | 2 | ||
| 34 | S132-062546 | SCREW-W/WASHER | 2 | ||
| 35 | S037-102026 | Болт | 28 | ||
| 36 | 21N8-40170 | Удлинитель жгута проводов | 1 | ||
| 37 | 31L7-10210 | модули зажим для труб | 7 | ||
| 4 | 21M6-54100 | Реле батареи | 1 | ||
| 4 | 21M9-54100 | Реле батареи | 1 | ||
| 40 | S593-000902 | клип жгут | 3 | ||
| 41 | 21E7-0612 | соединительная пластина | 2 | ||
| 42 | S017-102606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 43 | S403-102006 | Плоская шайба | 2 | ||
| 45 | 21N5-40340 | клип металл | 4 | ||
| 46 | 21N1-40051 | PLATE(ECM&MCU-RELAY) | 1 | ||
| 47 | S037-101556 | Болт барашек / шестигранная шайба | 10 | ||
| 48 | 340005070 | Реле 12V, 5p | 3 | ||
| 5 | 21L7-10500 | Выключатель массы (главный) | 1 | ||
| 5 | 21LM-10501 | Выключатель массы (главный) | 1 | ||
| 5-1 | 21N4-10441K | мастер-ключ переключатель | 1 | ||
| 50 | 21E3-0011 | Реле | 1 | ||
| 50 | 22FV-12110 | Реле | 1 | ||
| 6 | 21LD-34180 | Прокладка | 1 | ||
| 6 | 21N5-40370 | Прокладка | 1 | ||
| 7 | 21E2-60140 | Кабель | 1 | ||
| 8 | 21EA-60611 | кабель (войлок ры стартер) | 1 | ||
| 9 | 21L8-10370 | CABLE(BATT-SWITCH) | 1 | ||
| N46-1 | 21N1-40301 | DECAL-RELAY | 1 |
