UPPER HYD PIPING 1(MCV TYPE 1) экскаватора гусеничного Hyundai R80-7A
UPPER HYD PIPING 1(MCV TYPE 1) экскаватора гусеничного Hyundai R80-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING 1(MCV TYPE 1)
Версия:2011. 5.31 REV.11E

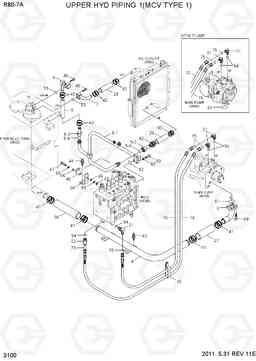

UPPER HYD PIPING 1(MCV TYPE 1) R80-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P923-126042 | Шланг в сборе | 1 | ||
| 26 | P760-082047 | Рукав высокого давления (РВД) | 1 | ||
| 27 | P760-082025 | Рукав высокого давления (РВД) | 1 | ||
| 28 | P760-052020 | Рукав высокого давления (РВД) | 2 | ||
| 3 | 31N1-10201 | PIPE ASSY-SUCTION | 1 |
REXROTH PUMP
|
|
| 3 | 31Q1-10700 | PIPE ASSY-SUCTION | 1 |
KPM PUMP
|
|
| 31 | X520-110004 | Штуцер 90 orfs | 3 | ||
| 32 | 31N8-40230 | Соединитель | 1 | ||
| 39 | 31N1-10270 | Кронштейн | 1 | ||
| 4 | 31N1-10211 | PIPE ASSY-SUCTION | 1 | ||
| 40 | 31N1-10280 | Зажим | 1 | ||
| 41 | S572-780006 | Зажим | 8 | ||
| 42 | S572-490006 | Зажим | 12 | ||
| 43 | S037-103026 | Болт | 4 | ||
| 44 | S037-123026 | Болт | 2 | ||
| 47 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 48 | S109-100606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 49 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | 31N1-10450 | PIPE SUB ASSY | 1 | ||
| 5-1 | 31N1-10440 | PIPE WA-RETURN | 1 | ||
| 5-2 | 31M5-52121 | Клапан обратный | 1 | ||
| 5-3 | 31M5-52111 | Клапан обратный | 1 | ||
| 5-4 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 50 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 51 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 |
REXROTH PUMP
|
|
| 51 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 1 |
KPM PUMP
|
|
| 52 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 53 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 54 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 6 | 31N1-10430 | Трубка | 1 | ||
| 65 | S411-120006 | Шайба пружинная | 2 | ||
| 66 | S403-121006 | Плоская шайба | 2 | ||
| 67 | S205-121006 | Гайка | 1 | ||
| 7 | 31N1-10251 | Трубка в сборе | 1 | ||
| 72 | S109-100806 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 75 | S621-018001 | О кольцо | 4 | ||
| 76 | 31N1-10490 | Рукав высокого давления (РВД) | 1 | ||
| 79 | 34L4-01010 | Зажим | 1 | ||
| 82 | S411-100006 | Шайба пружинная | 4 | ||
| 9 | P760-052025 | Рукав высокого давления (РВД) | 1 |
